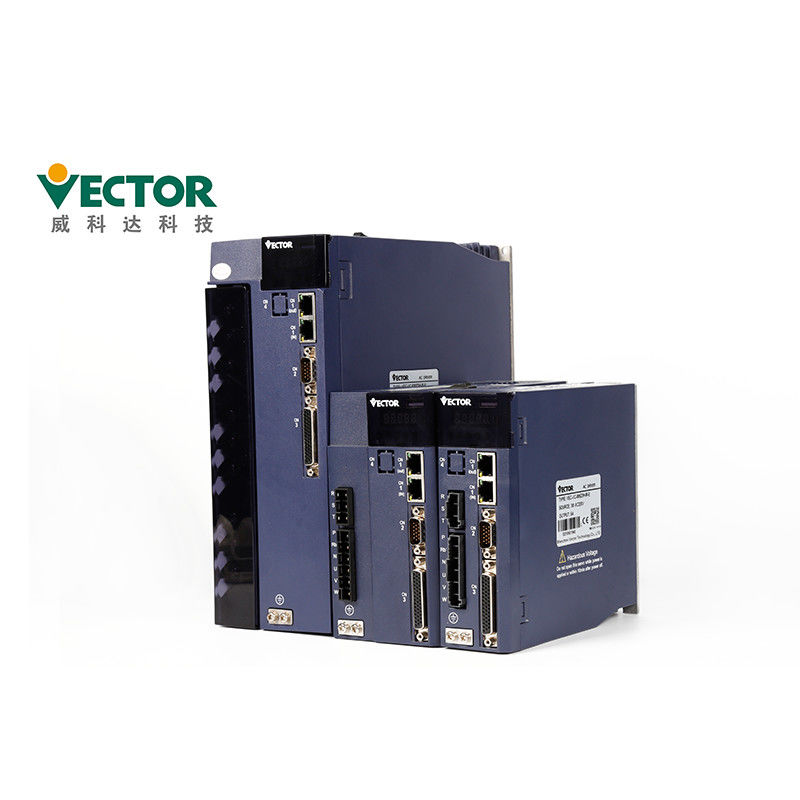

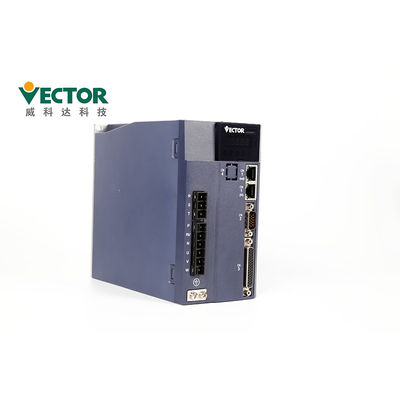

Azionamento programmabile del CE 380V 3KW servo per la macchina dell'imballaggio alimentare
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Vector |
| Certificazione: | CE |
| Numero di modello: | VEC-VC-01233H-M-E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 corredo |
|---|---|
| Prezzo: | To Be Discussed |
| Imballaggi particolari: | 280*208*78mm, 375*290*155mm |
| Tempi di consegna: | 3-5 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 500 corredi/mese |
|
Informazioni dettagliate |
|||
| Tensione: | 380v | Potere: | 3KW |
|---|---|---|---|
| Fase: | Trifase | Protocolli di comunicazione: | Modbus/EtherCAT/CanOpen |
| CODIFICATORE: | 17/23 di codificatore assoluto di Tamagawa del bit | Corrente nominale: | 12A |
| Input: | Analogico/impulso | Modo di controllo: | Posizione/velocità/coppia di torsione |
| Applicazione: | macchina dell'imballaggio alimentare | ||
| Evidenziare: | Azionamento programmabile del CE 380V servo,Servo azionamento programmabile 3KW,Azionamento della macchina 380V dell'imballaggio alimentare servo |
||
Descrizione di prodotto
azionamento programmabile di 380V 3KW servo per la macchina dell'imballaggio alimentare con i certificati del CE
Descrizione di prodotti
| Nome di prodotto | Servo azionamento di CA |
| Marca | Vettore |
| Modello no. | VEC-VC-01223H-M-E |
| Power4 | 3KW |
| Tensione | 380V |
| Fase | Singolo/trifase |
| Corrente nominale | 12A |
| Protocolli di comunicazione | Modbus/CANopen/EtherCAT |
| Codificatore | 17/23 di codificatore assoluto di Tamagawa del bit |
Come è i servo impianti dell'azionamento? Modello il modello di controllo di posizione, di controllo di velocità e modello di controllo di Trogue.
| Tensione | Modo di controllo | Rettifica controllata interamente monofase/trifase Modulazione di SVPWM |
| Codificatore | Risposte del codificatore | impulso 2500 incrementale + codificatore di Corridoio; impulso 2500 incrementale; codificatore assoluto di 17bit Tamagawa; codificatore assoluto di 23bit Tamagawa; codificatore assoluto di 24bit Nikon; |
| Il comando di impulso ha introdotto | Tipo di impulso | Ingresso differenziale, collettore aperto |
| Gamma di frequenza | Ingresso differenziale: 0-500kHz, larghezza di impulso maggior di 1us Collettore aperto: 0-300kHz, larghezza di impulso maggior di 2.5us |
|
| Modo di impulso | impulso + direzione; Più di ab; CW+CCW; | |
| Entrata analogica | Gamma di tensione | -10V a 10V |
| Impedenza introdotta | 10kΩ | |
| Frequenza massima | 1.5kHz | |
| Tipo di interfaccia di DI/DO | NPN/PNP | |
| Comunicazione | Modbus/CANopen/EtherCAT | |
Servo dettagli di descrizione dell'azionamento circa un servo azionamento, come selezionare il servo modello dell'azionamento e fare installazione?
| Nome chiave | Funzione chiave |
| Modo | commutatore di modo, ritorno al menu precedente |
| ▲(aggiunga) | valore di pezzo infiammante di aumento del tubo digitale del LED |
| ▼(dicembre) | Faccia diminuire il valore infiammante della cifra del tubo digitale del LED |
| ◄◄ (spostamento) | Muove il tubo di lampeggiamento LED a sinistra; controlla il valore alto dei dati più lungo di 5 bit; Risistemazione di errore; esegua la funzione F-N |
| METTA | valori del parametro letturi /scritturi |
●Installi il driver su una piattaforma asciutta e robusta. Mantenga la buona ventilazione e
dissipazione di calore durante l'installazione e mantenere buona messa a terra.
●Installi prego nella direzione specificata per evitare la disfunzione.
●Nell'installare, assicuri prego che il servo driver sia tenuto all'specificato
distanza dalla superficie interna del gabinetto e di altre macchine, altrimenti può causare il fuoco o la disfunzione.
●Nell'installare, non blocchi i porti di scarico e di aspirazione e non permetta gli oggetti stranieri dentro
il prodotto da entrare, altrimenti può causare la disfunzione o il fuoco dovuto invecchiare delle componenti interne.
●Non disponga gli oggetti pesanti su o sotto questo prodotto come questo può provocare la lesione.
●Installi prego nel seguente ambiente:
1.places senza luce solare diretta;
2.Locations dove la temperatura ambiente è nell'ordine di 0 ° la C - 55 C del °;
umidità 3.Relative nell'ordine di 0% - 95% e nessuna condensazione;
4.Locations esente dalle goccioline di acqua, dai vapori, dalla polvere e dalla polvere oleosa;
5.Locations dove non c'è dispositivo dell'alto calore;
6.Non-corrosive, gas infiammabile e siti liquidi;
7.It non è facile da spruzzare l'acqua, l'olio e la medicina;
8.places che non sono esposti a radiazione radioattiva;
9.Strong e posti senza vibrazione;
10.Locations dove non c'è interferenza di rumore elettromagnetica.
| Installazione Ambiente Requisiti |
Pressione atmosferica | 86~106kPa |
| Umidità di Mbient | 0~55℃ | |
| Temperatura ambiente | 0~90%RH | |
| Valutazione del IP | IP20 | |
| Vibrazione | 0~4.9m/s^2 |
Certificati
1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 di
il sistema elettrico del driver di velocità variabile), corrispondente al GB12668.501-2013 standard nazionale;
3, IEC/EN61800-3: 2004 + A1 (compatibilità elettromagnetica elettrica della parte 3 del sistema del driver di controllo di velocità
norme ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.
Controllo di qualità:
Prova di produzione di quattro volte
Due volte 24 che hoursTesting
Ispezione 100% prima di trasporto
Termine di consegna e modo di trasporto
1. Per piccolo ordine possiamo sempre la consegna fuori in 1 settimana.
2. I nostri prodotti possono essere shippied via aria, terra o il mare.
| Quantità | 1-5 corredi | 50-100 corredi | 200-500 corredi |
| Termine di consegna | Entro 3 giorni | 5-10 giorni | 15-25 giorni |
| Dettagli d'imballaggio di servo azionamento | |||||
| Prodotti | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Dimensione | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
Accessori:
| Nome accessorio | Immagine | ||
| Pezzi di ricambio di Satandard | Terminale di potere | |
Adatti a E1, azionamento della struttura E2 |
| Spina del codificatore Cn3 | Spina del codificatore dal lato del driver | ||
| Spina del terminale di controllo Cn4 | Terminali del segnale dell'ingresso/uscita, collegamenti dell'utente | ||
| Linea del collegamento del codificatore | La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
||
| Linea elettrica | La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
||
| Linea del monitoraggio dell'azionamento | Colleghi e registri il software per ottenere l'aggiornamento a distanza dei firmware e del monitoraggio | ||
| Acquisto dei pezzi di ricambio | USB al cavo dell'adattatore RS232 | Se necessario, acquisto di auto | |
| Linea di comunicazione di Ethernet | Se necessario, acquisto di auto |
