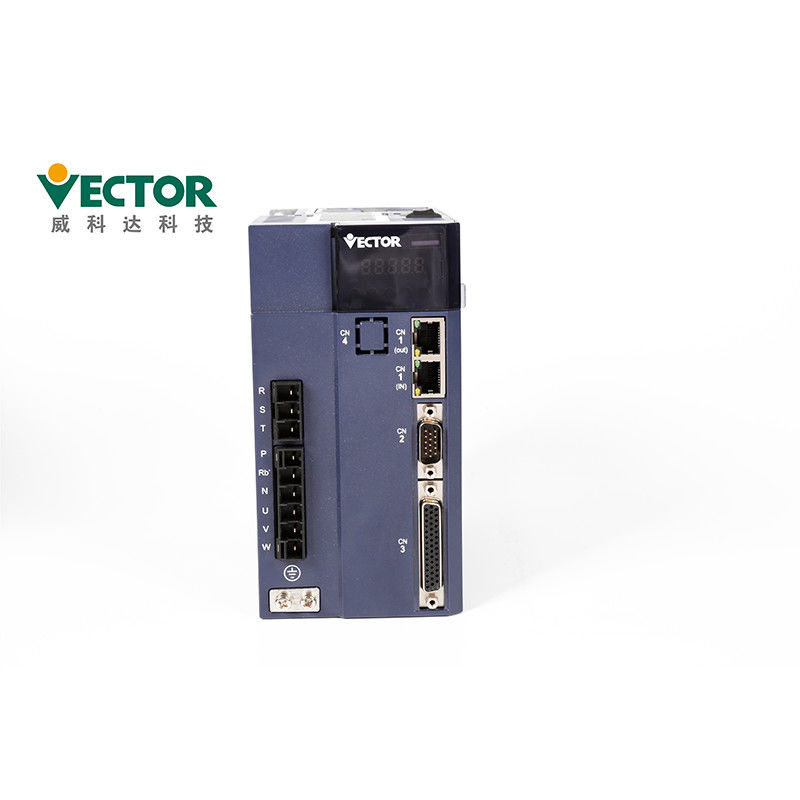

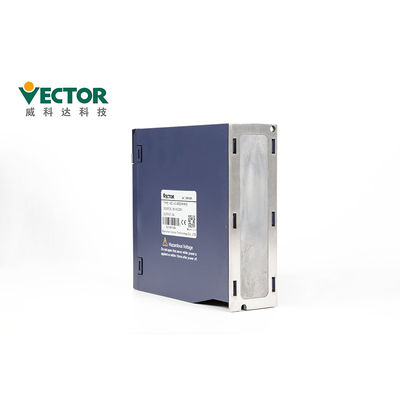

Piccolo servo amplificatore del servomotore dell'azionamento 2.2KW per la macchina di formazione chimica
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Vector |
| Certificazione: | CE |
| Numero di modello: | VEC-VC-01223H-M-E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 corredo |
|---|---|
| Prezzo: | To Be Discussed |
| Imballaggi particolari: | 280*208*78mm, 375*290*155mm |
| Tempi di consegna: | 3-5 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 500 corredi/mese |
|
Informazioni dettagliate |
|||
| Tensione: | 220V | Potere: | 2.2Kw |
|---|---|---|---|
| Fase: | Scelga/trifase | Protocolli di comunicazione: | CanOpen/Ethercat/Modbus |
| CODIFICATORE: | codificatore assoluto di 17/23bit Tamagawa; | Corrente nominale: | 12A |
| Ingresso/uscita: | Impulso/analogo | Modo di controllo: | Serri/posizione/velocità |
| applicazione: | Macchina di formazione chimica | Nome di prodotto: | Servo azionamento 2.2kW per la macchina di formazione chimica |
| Evidenziare: | Piccolo servo azionamento del CE,Piccolo servo azionamento 2.2KW,Amplificatore del servomotore 2.2KW |
||
Descrizione di prodotto
Servomotore di CA, servo azionamento di 380V 5.5kW per la macchina di formatura del cappuccio del cartone
Servo azionamento 2.2kW per la macchina di formazione chimica
Corrente alternata 2.2KW
Singolo/220V trifase
Modbus/CanOpen/EtherCAT
Modo di controllo di posizione/velocità/coppia di torsione
codificatore assoluto di 17/23bit Tamagawa;
Descrizione di prodotti
| Nome di prodotto | Azionamento del servomotore di CA per la macchina tessile |
| Marca | Vettore |
| Modello no. | VEC-VC-01223HC-M-E |
| Potere | 2.2KW |
| Ingresso/uscita | Impulso/analogo |
| Tensione | 220V |
| Fase | Singolo/trifase |
| Corrente nominale | 12A |
| Protocolli di comunicazione | Modbus/CanOpen/EtherCAT |
| Codificatore | codificatore assoluto di 17/23bit Tamagawa; |
| Il comando di impulso ha introdotto | Tipo di impulso | Ingresso differenziale, collettore aperto |
| Gamma di frequenza | Ingresso differenziale: 0-500kHz, larghezza di impulso maggior di 1us Collettore aperto: 0-300kHz, larghezza di impulso maggior di 2.5us |
|
| Modo di impulso | impulso + direzione; Più di ab; CW+CCW; | |
| Entrata analogica | Gamma di tensione | -10V a 10V |
| Impedenza introdotta | 10kΩ | |
| Frequenza massima | 1.5kHz | |
| Tipo di interfaccia di DI/DO | NPN/PNP | |
| Comunicazione | Modbus/CANopen/EtherCAT | |
Precauzioni dell'installazione
| Installazione Ambiente Requisiti |
Pressione atmosferica | 86~106kPa |
| Umidità di Mbient | 0~55℃ | |
| Temperatura ambiente | 0~90%RH | |
| Valutazione del IP | IP20 | |
| Vibrazione | 0~4.9m/s^2 |
Il pannello contiene 8 bottoni e 5 tubi digitali. Soltanto 5 dei 8 bottoni possono essere utilizzati e
3 bottoni rimanenti riservati. Le funzioni generali dei cinque bottoni sono indicate nella tavola qui sotto.
| Nome chiave | Funzione chiave |
| PAR/ALM | commutatore di modo, ritorno al menu precedente |
| ▲(aggiunga) | valore di pezzo infiammante di aumento del tubo digitale del LED |
| ▼(dicembre) | Faccia diminuire il valore infiammante della cifra del tubo digitale del LED |
| STOP/RST | Muove il tubo di lampeggiamento LED a sinistra; controlla il valore alto dei dati più lungo di 5 bit; Risistemazione di errore; esegua la funzione F-N |
| RD/WT | valori del parametro letturi /scritturi; entri nella pagina F-N |
Precauzioni di ispezione e di manutenzione
●non cambi i collegamenti mentre il potere è sopra, altrimenti può provocare la scossa elettrica o ferite.
●realizzi prego i collegamenti o l'ispezione dai tecnici professionisti, altrimenti da
può causare la difettosità dei prodotti o della scossa elettrica.
●controlli prego il potere dopo che il potere è disinserito per almeno 5 minuti. Anche se il potere è spento,
l'alta tensione può rimanere dentro il servo azionamento. Di conseguenza, non tocchi il terminale di potere dentro
5 minuti dopo che il potere è spento, altrimenti può causare la scossa elettrica.
●nel sostituire il servo azionamento, faccia retromarcia prego i servo parametri dell'utente dell'autista da sostituire prima
la sostituzione e trasferire il backup al nuovo servo azionamento e poi ricominciare l'operazione,
la macchina può essere danneggiata altrimenti.
Accessori:
| Nome accessorio | Immagine | ||
| Pezzi di ricambio di Satandard | Terminale di potere | |
Adatti a E1, azionamento della struttura E2 |
| Spina del codificatore Cn3 | Spina del codificatore dal lato del driver | ||
| Spina del terminale di controllo Cn4 | Terminali del segnale dell'ingresso/uscita, collegamenti dell'utente | ||
| Linea del collegamento del codificatore | La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
||
| Linea elettrica | La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
||
| Linea del monitoraggio dell'azionamento | Colleghi e registri il software per ottenere l'aggiornamento a distanza dei firmware e del monitoraggio | ||
| Acquisto dei pezzi di ricambio | USB al cavo dell'adattatore RS232 | Se necessario, acquisto di auto | |
| Linea di comunicazione di Ethernet | Se necessario, acquisto di auto |
Certificati
1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 del
sistema elettrico del driver di velocità variabile), corrispondente al GB12668.501-2013 standard nazionale;
3, IEC/EN61800-3: 2004 + A1 (compatibilità elettromagnetica elettrica della parte 3 del sistema del driver di controllo di velocità
norme ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.
Controllo di qualità:
Prova di produzione di quattro volte
Due volte 24 che hoursTesting
Ispezione 100% prima di trasporto
Termine di consegna e modo di trasporto
1. Per piccolo ordine possiamo sempre la consegna fuori in 1 settimana.
2. I nostri prodotti possono essere shippied via aria, terra o il mare.
| Dettagli d'imballaggio di servo azionamento | |||
| Prodotti | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctn. Dimensione | 280*208*78 | 280*208*112 | 375*290*155 |
