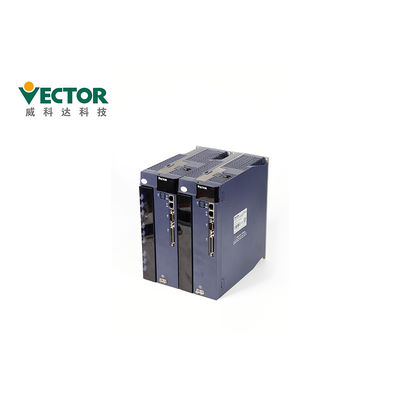

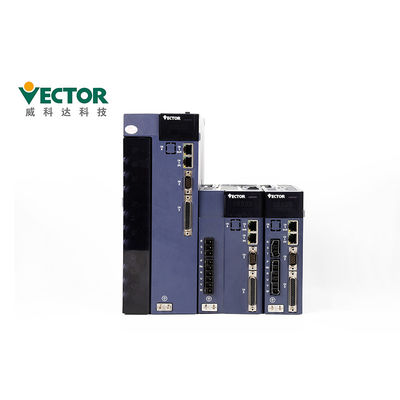

azionamento di CA di 380V 4KW servo con il codificatore assoluto di Tamagawa pungente 23
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Vector |
| Certificazione: | CE |
| Numero di modello: | VEC-VC-00733H-M-E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 corredo |
|---|---|
| Prezzo: | To Be Discussed |
| Imballaggi particolari: | 280*208*78mm, 375*290*155mm |
| Tempi di consegna: | 3-5 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 500 corredi/mese |
|
Informazioni dettagliate |
|||
| Tensione: | 380V | Potere: | 4KW |
|---|---|---|---|
| Fase: | Monofase, trifase | Protocolli di comunicazione: | Modbus/CANopen/EtherCAT |
| CODIFICATORE: | 2500 linee Hall Encoder incrementale | Corrente nominale: | 7A |
| Input: | Analogico/impulso | Modo di controllo: | Posizione/velocità/coppia di torsione |
| applicazione: | stampante, macchina imballatrice | Frequenza: | 4KHz |
| Evidenziare: | servo azionamento di CA 380V,Servo azionamento di CA 4KW,Servo driver di CA 4KW |
||
Descrizione di prodotto
macchina di Application Vertical Packing del driver di CA di 380V 4KW servo
Nome dell'oggetto: Servo azionamento di CA
Potere: 4KW
Fase: Singolo/380V trifase
Tipo di comunicazione: Modbus/CanOpen/EtherCAT
Modo di controllo: Modo di controllo di posizione, di velocità e di coppia di torsione
Codificatore: 17/23 di codificatore assoluto di Tamagawa del bit; 24 codificatori assoluti di Nikon del bit
Descrizione di prodotti
| Nome di prodotto | Servo azionamento di CA |
| Marca | Vettore |
| Modello no. | VEC-VC-00733H-M-E |
| Power4 | Chilowatt |
| Tensione | 380V |
| Fase | Trifase |
| Corrente nominale | 7A |
| Protocolli di comunicazione | Modbus/CANopen/EtherCAT |
| Codificatore | codificatore assoluto di Tamagawa di 23 bit |
Come è i servo impianti dell'azionamento? Modello il modello di controllo di posizione, di controllo di velocità e modello di controllo di Trogue.
| Tensione | Modo di controllo | Rettifica controllata interamente monofase/trifase Modulazione di SVPWM |
| Codificatore | Risposte del codificatore | impulso 2500 incrementale + codificatore di Corridoio; impulso 2500 incrementale; codificatore assoluto di 17bit Tamagawa; codificatore assoluto di 23bit Tamagawa; codificatore assoluto di 24bit Nikon; |
| Il comando di impulso ha introdotto | Tipo di impulso | Ingresso differenziale, collettore aperto |
| Gamma di frequenza | Ingresso differenziale: 0-500kHz, larghezza di impulso maggior di 1us Collettore aperto: 0-300kHz, larghezza di impulso maggior di 2.5us |
|
| Modo di impulso | impulso + direzione; Più di ab; CW+CCW; | |
| Entrata analogica | Gamma di tensione | -10V a 10V |
| Impedenza introdotta | 10kΩ | |
| Frequenza massima | 1.5kHz | |
| Tipo di interfaccia di DI/DO | NPN/PNP | |
| Comunicazione | Modbus/CANopen/EtherCAT | |
| Modo di posizione | Metodo di input di comando | Comando di impulso Posizione di progettazione interna > piano dalla posizione di obiettivo, dalla velocità, dall'accelerazione e dalla decelerazione tempo > curva trapezoidale di velocità > curva cubica di velocità > modo di comando assoluto/relativo |
| Modo regolare di istruzione | Filtraggio passa-basso/filtraggio mediano | |
| Rapporto di marce elettronico | N/M; (M=1~2147483647, N=1~2147483647) | |
| Limite di coppia di torsione | Limite interno di coppia di torsione/limite analogico di coppia di torsione | |
| Compensazione di reazione | Reazione di velocità/reazione di coppia di torsione | |
| Compensazione di coppia di torsione | Compensazione fissa di coppia di torsione/compensazione analogica di coppia di torsione/ Compensazione automatica di coppia di torsione; |
|
Servo descrizione Detaails dell'azionamento circa un servo azionamento, come selezionare il servo modello dell'azionamento e fare installazione?
 Il pannello contiene 5 bottoni e 5 tubi digitali. Le funzioni generali dei cinque i bottoni sono indicati nella tavola qui sotto. |
|
| Nome chiave | Funzione chiave |
| Modo | commutatore di modo, ritorno al menu precedente |
| ▲(aggiunga) | valore di pezzo infiammante di aumento del tubo digitale del LED |
| ▼(dicembre) | Faccia diminuire il valore infiammante della cifra del tubo digitale del LED |
| ◄◄ (spostamento) | Muove il tubo di lampeggiamento LED a sinistra; controlla il valore alto dei dati più lungo di 5 bit; Risistemazione di errore; esegua la funzione F-N |
| METTA | valori del parametro letturi /scritturi |
Certificati
1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 di
il sistema elettrico del driver di velocità variabile), corrispondente al GB12668.501-2013 standard nazionale;
3, IEC/EN61800-3: 2004 + A1 (compatibilità elettromagnetica elettrica della parte 3 del sistema del driver di controllo di velocità
norme ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.
Termine di consegna e modo di trasporto
1. Per piccolo ordine possiamo sempre la consegna fuori in 1 settimana.
2. I nostri prodotti possono essere shippied via aria, terra o il mare.
| Quantità | 1-5 corredi | 50-100 corredi | 200-500 corredi |
| Termine di consegna | Entro 3 giorni | 5-10 giorni | 15-25 giorni |
| Dettagli d'imballaggio di servo azionamento | |||||
| Prodotti | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Dimensione | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
