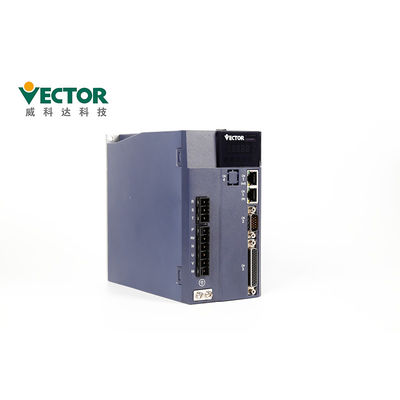

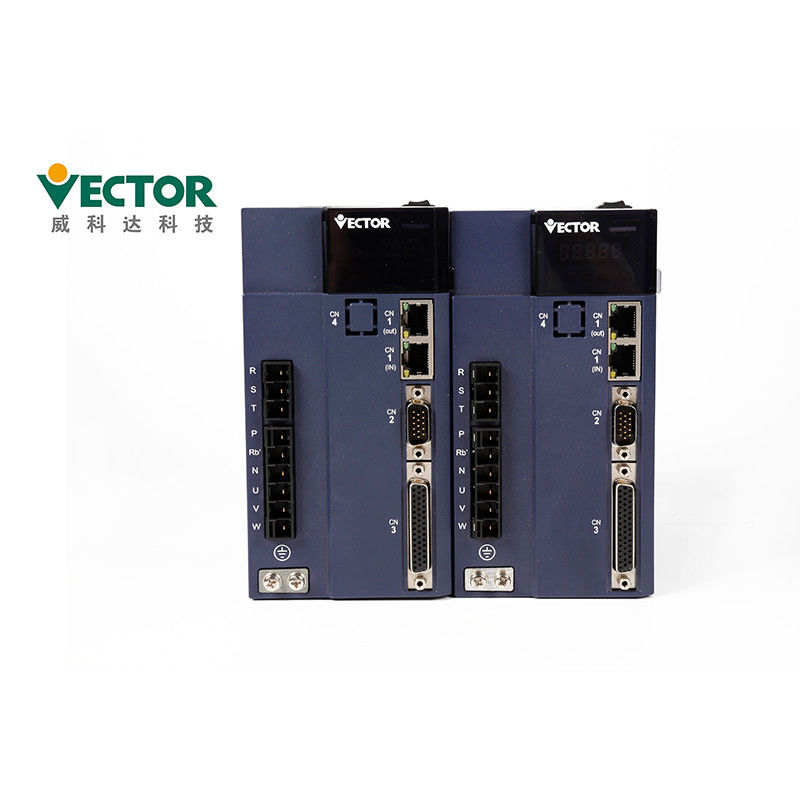

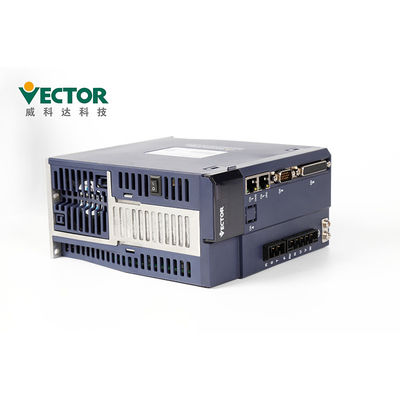

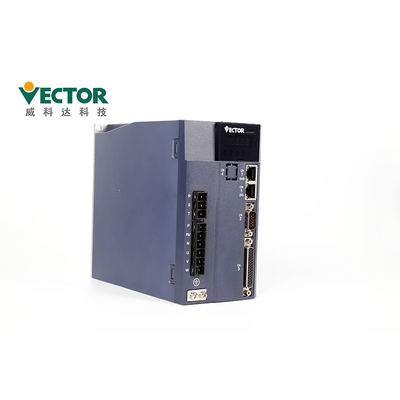

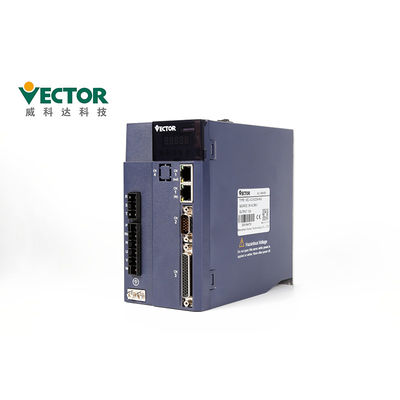

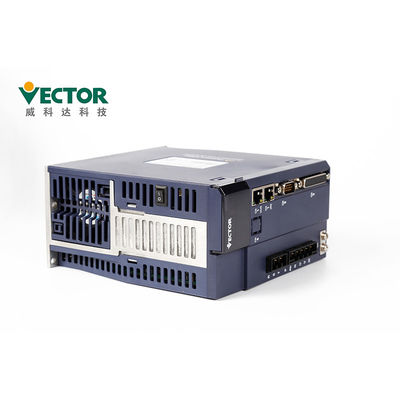

Servo azionamento trifase di CA 1.5KW con 2500 linee Hall Encoder incrementale
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Vector |
| Certificazione: | CE |
| Numero di modello: | VEC-VC-00623H-M-E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 corredo |
|---|---|
| Prezzo: | USD150-350 / kit |
| Imballaggi particolari: | 280*208*78mm, 375*290*155mm |
| Tempi di consegna: | 3-5 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 500 corredi/mese |
|
Informazioni dettagliate |
|||
| Tensione: | 220v | Potere: | 1,5 CHILOWATT |
|---|---|---|---|
| Fase: | Monofase, trifase | Protocolli di comunicazione: | Modbus/CANopen/EtherCAT |
| CODIFICATORE: | 2500 linee Hall Encoder incrementale | Corrente nominale: | 6A |
| Input: | Analogico/impulso | Modo di controllo: | Posizione/velocità/coppia di torsione |
| Applicazione: | stampante, macchina imballatrice | Frequenza: | 4KHz |
| Evidenziare: | Servo azionamento di CA 1.5KW,servo azionamento di CA 4KHz,Amplificatore di CA di Hall Encoder 1.5KW servo |
||
Descrizione di prodotto
Amplificatori trifasi di CA di 1,5 chilowatt servo con 2500 linee Hall Encoder Apply incrementale alla stampatrice
& https://youtu.be/MLOjiU3erJs;
Vettore Tech. Focus sul servo sistema per più di 17 anni.
Più flessibile, più accurato
Tipo: Servo azionamento di CA
Coperture di potere: 200W-110KW, OEM Uper 250KW
Fase: Singolo/220V trifase
Tipo di comunicazione: Modbus/CanOpen/EtherCAT
Modo di controllo: Modo di controllo di posizione, di velocità e di coppia di torsione
Tipo del codificatore: linea 2500 incrementale + codificatore di Corridoio; linea 2500 incrementale; 17/23 di codificatore assoluto di Tamagawa del bit;
24 codificatori assoluti di Nikon del bit
Descrizione di prodotti
| Prodotti | Servo azionamento di CA |
| Marca | Vettore |
| Modello no. | VEC-VC-00623H-M-E |
| Potere | 1.5KW |
| Tensione | 220V |
| Fase | Trifase |
| Corrente nominale | 6A |
| Protocolli di comunicazione | Modbus/CANopen/EtherCAT |
| Codificatore | linea 2500 incrementale + codificatore di Corridoio; |
Come è i servo impianti dell'azionamento? Modello il modello di controllo di posizione, di controllo di velocità e modello di controllo di Trogue.
| Tensione | Modo di controllo | Rettifica controllata interamente monofase/trifase Modulazione di SVPWM |
| Codificatore | Risposte del codificatore | impulso 2500 incrementale + codificatore di Corridoio; impulso 2500 incrementale; codificatore assoluto di 17bit Tamagawa; codificatore assoluto di 23bit Tamagawa; codificatore assoluto di 24bit Nikon; |
| Il comando di impulso ha introdotto | Tipo di impulso | Ingresso differenziale, collettore aperto |
| Gamma di frequenza | Ingresso differenziale: 0-500kHz, larghezza di impulso maggior di 1us Collettore aperto: 0-300kHz, larghezza di impulso maggior di 2.5us |
|
| Modo di impulso | impulso + direzione; Più di ab; CW+CCW; | |
| Entrata analogica | Gamma di tensione | -10V a 10V |
| Impedenza introdotta | 10kΩ | |
| Frequenza massima | 1.5kHz | |
| Tipo di interfaccia di DI/DO | NPN/PNP | |
| Comunicazione | Modbus/CANopen/EtherCAT | |
| Modo di posizione | Metodo di input di comando | Comando di impulso Posizione di progettazione interna > Piano dalla posizione di obiettivo, dalla velocità, dall'accelerazione e dalla decelerazione tempo > Curva trapezoidale di velocità > Curva cubica di velocità > Modo di comando assoluto/relativo |
| Modo regolare di istruzione | Filtraggio passa-basso/filtraggio mediano | |
| Rapporto di marce elettronico | N/M; (M=1~2147483647, N=1~2147483647) | |
| Limite di coppia di torsione | Limite interno di coppia di torsione/limite analogico di coppia di torsione | |
| Compensazione di reazione | Reazione di velocità/reazione di coppia di torsione | |
| Compensazione di coppia di torsione | Compensazione fissa di coppia di torsione/compensazione analogica di coppia di torsione/ Compensazione automatica di coppia di torsione; |
|
| Modo di Contol di velocità | Tipo introdotto comando | Frequenza di impulso/analogo/velocità di progettazione interna |
| Gamma di controllo di velocità | velocità 1~max | |
| Larghezza di banda | 1kHz | |
| Limite di coppia di torsione | Limite interno di coppia di torsione/limite analogico di coppia di torsione | |
| Modo regolare di istruzione | Filtraggio passa-basso/filtraggio mediano | |
| Compensazione di reazione | Reazione di coppia di torsione | |
| Compensazione di coppia di torsione | Compensazione fissa di coppia di torsione/compensazione analogica di coppia di torsione/ Compensazione automatica di coppia di torsione; |
|
| Modo di controllo di coppia di torsione | Tipo introdotto comando | Riferimento interno di coppia di torsione/coppia di torsione controllo analogico |
| Compensazione di coppia di torsione | Compensazione fissa di coppia di torsione/compensazione analogica di coppia di torsione/ Compensazione automatica di coppia di torsione; |
|
| Limite di velocità | Limite di velocità interno/limite di velocità analogico |
Servo descrizione Detaails dell'azionamento circa un servo azionamento, come selezionare il servo modello dell'azionamento e fare installazione?
Accessori
| Nome accessorio | Immagine | ||
| Pezzi di ricambio di Satandard | Terminale di potere | |
Adatti a E1, azionamento della struttura E2 |
| Spina del codificatore Cn3 | |
Spina del codificatore dal lato del driver | |
| Spina del terminale di controllo Cn4 | |
Terminali del segnale dell'ingresso/uscita, collegamenti dell'utente | |
| Linea del collegamento del codificatore | |
La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
|
| Linea elettrica | |
La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
|
| Linea del monitoraggio dell'azionamento | |
Colleghi e registri il software per ottenere l'aggiornamento a distanza dei firmware e del monitoraggio | |
| Acquisto dei pezzi di ricambio | USB al cavo dell'adattatore RS232 | |
Se necessario, acquisto di auto |
| Linea di comunicazione di Ethernet | |
Se necessario, acquisto di auto |
Certificati
Termine di consegna e modo di trasporto
| Quantità | 1-5 corredi | 50-100 corredi | 200-500 corredi |
| Termine di consegna | Entro 3 giorni | 5-10 giorni | 15-25 giorni |
1. Per piccolo ordine possiamo sempre la consegna fuori in 1 settimana.
2. I nostri prodotti possono essere shippied via aria, terra o il mare.
