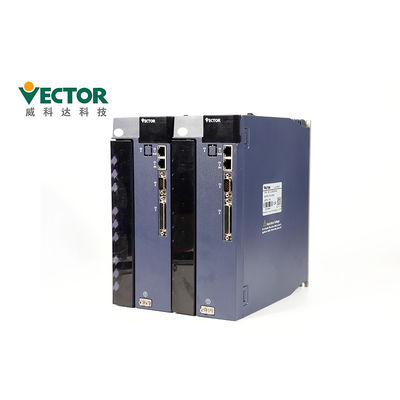

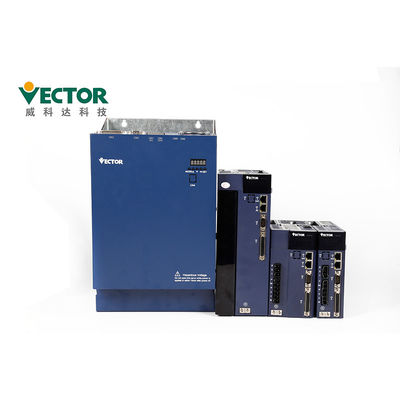

Servo amplificatore di 15KW introdotto impulso PWM con il modello di controllo di coppia di torsione di velocità di posizione

Servo amplificatore di 15KW introdotto impulso PWM con il modello di controllo di coppia di torsione di velocità di posizione

Dettagli:

Luogo di origine: La Cina
Marca: Vector
Certificazione: CE
Numero di modello: VEC-VC-03233H-M-EA

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 corredo
Prezzo: To Be Discussed
Imballaggi particolari: 280*208*78mm, 375*290*155mm
Tempi di consegna: 3-5 giorni del lavoro
Termini di pagamento: T/T, Western Union, L/C
Capacità di alimentazione: 500 corredi/mese
Miglior prezzo Contatto

Informazioni dettagliate

Tensione: 380V Potere: 15KW
Fase: Trifase Protocolli di comunicazione: Modbus/EtherCAT/CanOpen
CODIFICATORE: 17/23/24 di codificatore assoluto del bit Corrente nominale: 32A
Input: Impulso Modo di controllo: Posizione/velocità/coppia di torsione
Applicazione: Robotics/CNC
Evidenziare:

Servo amplificatore di PWM introdotto impulso

,

Servo amplificatore di 15KW PWM

,

Servo azionamento di 15KW PWM

Descrizione di prodotto

Servo amplificatore di PWM con il modello coppia di torsione/di velocità controllo/di posizione



Descrizione di prodotti



Nome di prodotto Servo amplificatore di PWM
Marca Vettore
Modello no. VEC-VC-03233H-M-EA
Power4 15KW
Input Impulso
Tensione 380V
Fase Trifase
Corrente nominale 32A
Protocolli di comunicazione Modbus/CANopen/EtherCAT
Codificatore 17/23/24 di codificatore assoluto del bit



Come è i servo impianti dell'azionamento? Modello il modello di controllo di posizione, di controllo di velocità e modello di controllo di Trogue.

Tensione Modo di controllo Rettifica controllata interamente monofase/trifase
Modulazione di SVPWM
Codificatore Risposte del codificatore impulso 2500 incrementale + codificatore di Corridoio;
impulso 2500 incrementale;
codificatore assoluto di 17bit Tamagawa;
codificatore assoluto di 23bit Tamagawa;
codificatore assoluto di 24bit Nikon;
Il comando di impulso ha introdotto Tipo di impulso Ingresso differenziale, collettore aperto
Gamma di frequenza Ingresso differenziale: 0-500kHz, larghezza di impulso maggior di 1us
Collettore aperto: 0-300kHz, larghezza di impulso maggior di 2.5us
Modo di impulso impulso + direzione; Più di ab; CW+CCW;
Tipo di interfaccia di DI/DO NPN/PNP
Comunicazione Modbus/CANopen/EtherCAT
Modo di posizione Metodo di input di comando Comando di impulso
Posizione di progettazione interna
piano del dalla posizione di obiettivo, dalla velocità, dall'accelerazione e dalla decelerazione
tempo
curva trapezoidale di velocità del
curva cubica di velocità del
assoluto del /modo di comando relativo
Modo regolare di istruzione Filtraggio passa-basso/filtraggio mediano
Rapporto di marce elettronico N/M; (M=1~2147483647, N=1~2147483647)
Limite di coppia di torsione Limite interno di coppia di torsione/limite analogico di coppia di torsione
Compensazione di reazione Reazione di velocità/reazione di coppia di torsione
Compensazione di coppia di torsione Compensazione fissa di coppia di torsione/compensazione analogica di coppia di torsione/
Compensazione automatica di coppia di torsione;
Modo di Contol di velocità Tipo introdotto comando Frequenza di impulso/analogo/velocità di progettazione interna
Gamma di controllo di velocità velocità 1~max
Larghezza di banda 1kHz
Limite di coppia di torsione Limite interno di coppia di torsione/limite analogico di coppia di torsione
Modo regolare di istruzione Filtraggio passa-basso/filtraggio mediano
Compensazione di reazione Reazione di coppia di torsione
Compensazione di coppia di torsione Compensazione fissa di coppia di torsione/compensazione analogica di coppia di torsione/
Compensazione automatica di coppia di torsione;
Modo di controllo di coppia di torsione Tipo introdotto comando Riferimento interno di coppia di torsione/coppia di torsione controllo analogico
Compensazione di coppia di torsione Compensazione fissa di coppia di torsione/compensazione analogica di coppia di torsione/
Compensazione automatica di coppia di torsione;
Limite di velocità Limite di velocità interno/limite di velocità analogico


      Servo amplificatore di 15KW introdotto impulso PWM con il modello di controllo di coppia di torsione di velocità di posizione 0
Servo dettagli di descrizione dell'azionamento circa un servo azionamento, come selezionare il servo modello dell'azionamento e fare installazione?

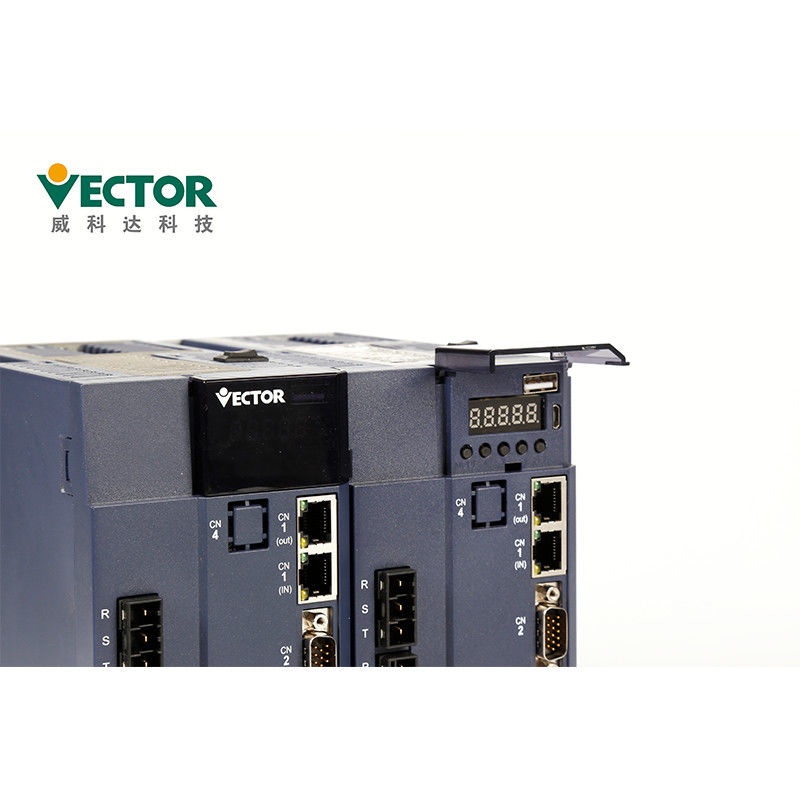

Il pannello contiene 8 bottoni e 5 tubi digitali. Soltanto 5 dei 8 bottoni possono essere utilizzati e

3 bottoni rimanenti riservati. Le funzioni generali dei cinque bottoni sono indicate nella tavola qui sotto.

Nome chiave Funzione chiave
PAR/ALM commutatore di modo, ritorno al menu precedente
▲(aggiunga) valore di pezzo infiammante di aumento del tubo digitale del LED
▼(dicembre) Faccia diminuire il valore infiammante della cifra del tubo digitale del LED
STOP/RST Muove il tubo di lampeggiamento LED a sinistra; controlla il valore alto dei dati
più lungo di 5 bit; Risistemazione di errore; esegua la funzione F-N
RD/WT valori del parametro letturi /scritturi; entri nella pagina F-N



Precauzioni di funzionamento

nell'operazione di prova, per impedire gli incidenti, collaudi prego il servomotore senza il carico (non collegato all'asse del driver), altrimenti può provocare ferite.

●nell'iniziare a fare funzionare sopra la macchina sostenente, fissi i parametri dell'utente

quella partita la macchina in anticipo. Se iniziate l'operazione senza regolazione di parametro, può causare la perdita meccanica o la disfunzione.

●per evitare gli incidenti, installare un commutatore di limite o un tappo alla fine della parte mobile della macchina, altrimenti provocherà il danno o ferite meccanico.

●non faccia i cambiamenti estremi alle regolazioni di parametro, come questo può risultare dentro

operazione instabile, danno meccanico o lesione.

●quando il potere è acceso o l'alimentazione elettrica è tagliata, il dissipatore di calore del

il servo driver, la resistenza di frenaggio esterna, il motore, ecc. possono essere in uno stato ad alta temperatura. Nonlo tocchi, altrimenti può causare le ustioni.

●nel per mezzo di un servomotore sull'asse verticale, metta un dispositivo di sicurezza per impedire il pezzo da lavorare rientrare nell'allarme, sopra il viaggio, ecc. inoltre, prego eseguono la servo regolazione di arresto della serratura quando un viaggio eccessivo accade, altrimenti il pezzo da lavorare può cadere nello stato eccessivo di viaggio.

●non fornisca il raggio d'azione della macchina durante il funzionamento, altrimenti provocherà ferite.

●non tocchi il servomotore o la parte mobile della macchina durante

l'operazione, altrimenti provocherà ferite.

●installi prego il sistema di sicurezza per assicurare la sicurezza anche in caso di segnale

linea rottura. Per esempio, quando il positivo sopra il commutatore di viaggio (VASO) ed il negativi sopra i segnali del commutatore di viaggio (NON) sono staccati a prestabilire, funzionano sicuro.

●sia sicuro di provocare il servo lo stato quando spengono il potere.

●non giri il potere inserita/disinserita frequentemente. Dopo gli inizio reali di operazione,

l'intervallo INSERITA/DISINSERITA di potere dovrebbe essere di più di 1 ora, altrimenti le componenti dentro la servo unità prematuramente saranno invecchiate.

●quando un allarme accade, risistemi l'allarme dopo che la causa è rimossa ed assicuri

la sicurezza e ricominciare l'operazione, altrimenti può provocare ferite.

●non usi il freno del motore del freno per il frenaggio normale, altrimenti può

causi una disfunzione.



Certificati

1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 di

il sistema elettrico del driver di velocità variabile), corrispondente al GB12668.501-2013 standard nazionale;

3, IEC/EN61800-3: 2004 + A1 (compatibilità elettromagnetica elettrica della parte 3 del sistema del driver di controllo di velocità

norme ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.

Servo amplificatore di 15KW introdotto impulso PWM con il modello di controllo di coppia di torsione di velocità di posizione 1


Controllo di qualità:

Prova di produzione di quattro volte
Due volte 24 che hoursTesting
Ispezione 100% prima di trasporto

Servo amplificatore di 15KW introdotto impulso PWM con il modello di controllo di coppia di torsione di velocità di posizione 2


Termine di consegna e modo di trasporto



1. Per piccolo ordine possiamo sempre la consegna fuori in 1 settimana.

2. I nostri prodotti possono essere shippied via aria, terra o il mare.



Quantità 1-5 corredi 50-100 corredi 200-500 corredi
Termine di consegna Entro 3 giorni 5-10 giorni 15-25 giorni



Dettagli d'imballaggio di servo azionamento
Prodotti E1 (3-6A) E2 (7-12A) E3 (16-27A) C015 (32-38A) C022 (45-60A)
Ctn. Dimensione 280*208*78 280*208*112 375*290*155 440*296*288 510*305*325



Servo amplificatore di 15KW introdotto impulso PWM con il modello di controllo di coppia di torsione di velocità di posizione 3
