Sistema motorio di servo di CA del CE 3.8kw per le tagliatrici di falegnameria
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Vector |
| Certificazione: | CE |
| Numero di modello: | VEC-VC-01233HC-M-E/130MB-3R825A33F-MF2 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 corredo |
|---|---|
| Prezzo: | To Be Discussed |
| Imballaggi particolari: | 375*290*155mm, 280*208*112mm |
| Tempi di consegna: | 5-8 giorni del lavoro |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 500-1000 corredi /Month |
|
Informazioni dettagliate |
|||
| Fase: | Trifase | Tensione: | 380v |
|---|---|---|---|
| Modello: | VEC-VC-01233HC-M-E/130MB-3R825A33F-MF2 | uso: | Tagliatrici di falegnameria |
| Certifictaes: | CE | CODIFICATORE: | 17/23 di codificatore assoluto del bit |
| Protocolli di comunicazione: | Modbus/CANopen/EtherCAT | Potere: | 3.8KW |
| Evidenziare: | Sistema motorio di servo di CA delle macchine per la lavorazione del legno,Sistema motorio di servo di CA del CE 3.8kw |
||
Descrizione di prodotto

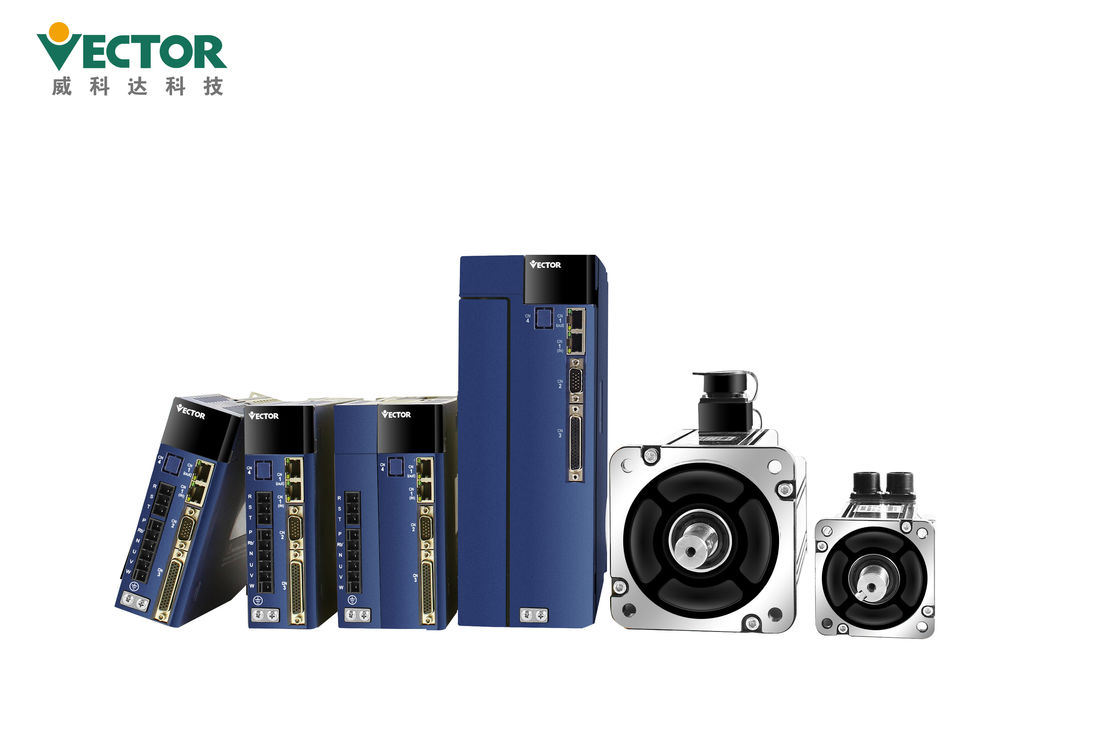

azionamento stabile di CA del servomotore di 3.8kw 380V servo per le tagliatrici di falegnameria
Servo azionamento di CA per le tagliatrici di falegnameria
Corrente alternata 3.8KW
380V trifase
Modbus/CanOpen/EtherCAT
Modo di controllo di posizione/velocità/coppia di torsione
codificatore assoluto di 17/23bit Tamagawa;
I prodotti caratterizza
| Nome di prodotto | Servo azionamento di CA per le tagliatrici di falegnameria | ||
| Marca | Vettore | ||
| Modello no. |
|
||
| Power4 | 3.8KW | ||
| Tensione | 380V | ||
| Fase | Trifase | ||
| Corrente nominale | 12A | ||
| Protocolli di comunicazione | Modbus/CANopen/EtherCAT | ||
| Codificatore | 17/23 di codificatore assoluto di Tamagawa del bit |
Come a slect il servo motore di Drive+Servo
Il pannello contiene 5 bottoni e 5 tubi digitali.
Le funzioni generali dei cinque bottoni sono indicate nella tavola qui sotto.
| Nome chiave | Funzione chiave |
| Modo | commutatore di modo, ritorno al menu precedente |
| ▲(aggiunga) | valore di pezzo infiammante di aumento del tubo digitale del LED |
| ▼(dicembre) | Faccia diminuire il valore infiammante della cifra del tubo digitale del LED |
| ◄◄ (spostamento) | Muove il tubo di lampeggiamento LED a sinistra; controlla il valore alto dei dati più lungo di 5 bit; Risistemazione di errore; esegua la funzione F-N |
| METTA | valori del parametro letturi /scritturi |
Il pannello contiene 8 bottoni e 5 tubi digitali.
Soltanto 5 dei 8 bottoni possono essere utilizzati ed i 3 bottoni rimanenti riservati.
Le funzioni generali dei cinque bottoni sono indicate nella tavola qui sotto.
| Nome chiave | Funzione chiave |
| PAR/ALM | commutatore di modo, ritorno al menu precedente |
| ▲(aggiunga) | valore di pezzo infiammante di aumento del tubo digitale del LED |
| ▼(dicembre) | Faccia diminuire il valore infiammante della cifra del tubo digitale del LED |
| STOP/RST | Muove il tubo di lampeggiamento LED a sinistra; controlla il valore alto dei dati più lungo di 5 bit; Risistemazione di errore; esegua la funzione F-N |
| RD/WT | valori del parametro letturi /scritturi; entri nella pagina F-N |

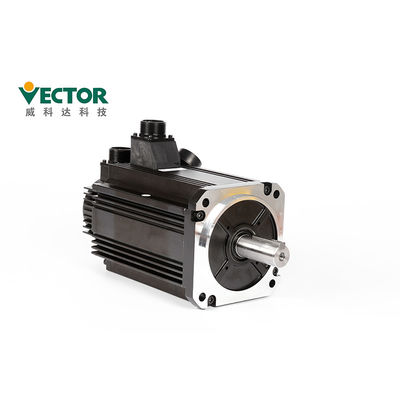

Servomotore:
Come ad installazione il servo azionamento e collegarsi con il servomotore?
Installazione:
●Installi il driver su una piattaforma asciutta e robusta. Mantenga la buona ventilazione e
dissipazione di calore durante l'installazione e mantenere buona messa a terra.
●Installi prego nella direzione specificata per evitare la disfunzione.
●Nell'installare, assicuri prego che il servo driver sia tenuto all'specificato
distanza dalla superficie interna del gabinetto e di altre macchine, altrimenti può causare il fuoco o la disfunzione.
●Nell'installare, non blocchi i porti di scarico e di aspirazione e non permetta gli oggetti stranieri dentro
prodotto da entrare, altrimenti può causare la disfunzione o il fuoco dovuto invecchiare delle componenti interne.
●Non disponga gli oggetti pesanti su o sotto questo prodotto come questo può provocare la lesione.
●Installi prego nel seguente ambiente:
1.places senza luce solare diretta;
2.Locations dove la temperatura ambiente è nell'ordine di 0 ° la C - 55 C del °;
umidità 3.Relative nell'ordine di 0% - 95% e nessuna condensazione;
4.Locations esente dalle goccioline di acqua, dai vapori, dalla polvere e dalla polvere oleosa;
5.Locations dove non c'è dispositivo dell'alto calore;
6.Non-corrosive, gas infiammabile e siti liquidi;
7.It non è facile da spruzzare l'acqua, l'olio e la medicina;
8.places che non sono esposti a radiazione radioattiva;
9.Strong e posti senza vibrazione;
10.Locations dove non c'è interferenza di rumore elettromagnetica.
| Installazione Ambiente Requisiti |
Pressione atmosferica | 86~106kPa |
| Umidità di Mbient | 0~55℃ | |
| Temperatura ambiente | 0~90%RH | |
| Valutazione del IP | IP20 | |
| Vibrazione | 0~4.9m/s^2 |
Imballaggio e spedire
| Dettagli d'imballaggio di servo azionamento | |||||
| Prodotti | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Dimensione | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Dettagli d'imballaggio del regolatore di moto | |||||
| Prodotti | Moto di VA | Espansione di VA | Moto della VE | Espansione della VE (32) | Espansione della VE (76) |
| Ctn. Dimensione | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Termine di consegna
| Quantità | 1-5 corredi | 50-100 corredi | 200-500 corredi |
| Termine di consegna | Entro 3 giorni | 5-10 giorni | 15-25 giorni |
1. Per piccolo ordine possiamo sempre la consegna fuori in 1 settimana.
2. I nostri prodotti possono essere shippied via aria, terra o il mare.
Accessori
| Nome accessorio | Immagine | ||
| Pezzi di ricambio di Satandard | Terminale di potere | |
Adatti a E1, azionamento della struttura E2 |
| Spina del codificatore Cn3 | Spina del codificatore dal lato del driver | ||
| Spina del terminale di controllo Cn4 | Terminali del segnale dell'ingresso/uscita, collegamenti dell'utente | ||
| Linea del collegamento del codificatore | La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
||
| Linea elettrica | La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
||
| Linea del monitoraggio dell'azionamento | Colleghi e registri il software per ottenere l'aggiornamento a distanza dei firmware e del monitoraggio | ||
| Acquisto dei pezzi di ricambio | USB al cavo dell'adattatore RS232 | Se necessario, acquisto di auto | |
| Linea di comunicazione di Ethernet | Se necessario, acquisto di auto |
Certificati del CE
1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 del
sistema elettrico del driver di velocità variabile), corrispondente al GB12668.501-2013 standard nazionale;
3, IEC/EN61800-3: 2004 + A1 (compatibilità elettromagnetica elettrica della parte 3 del sistema del driver di controllo di velocità
norme ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.
