servo sistema di controllo del ciclo chiuso del servomotore del sistema di controllo di moto di 3.5Nm 750W

Descrizione di prodotto

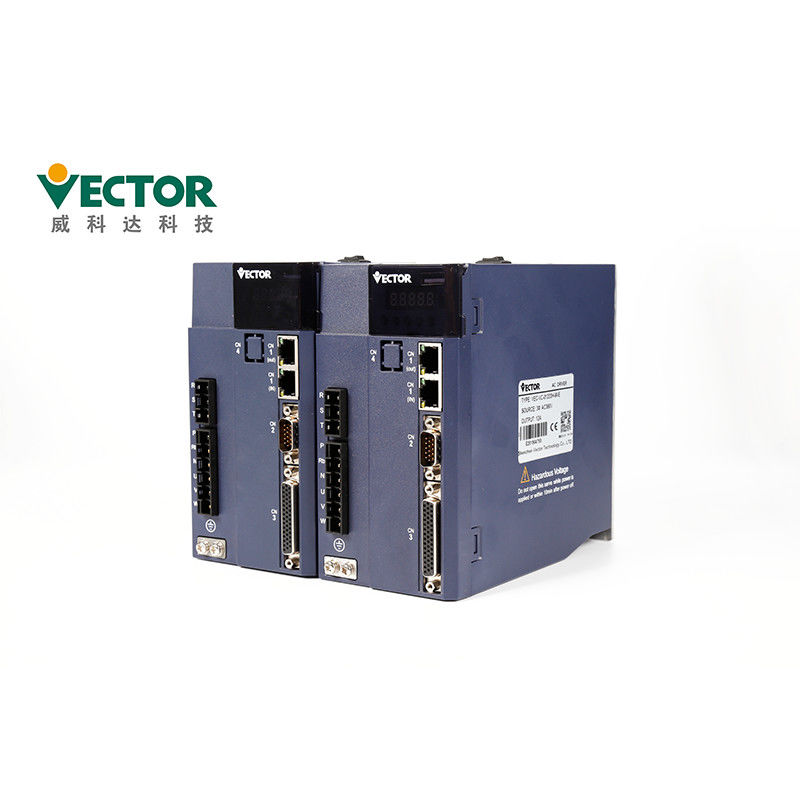

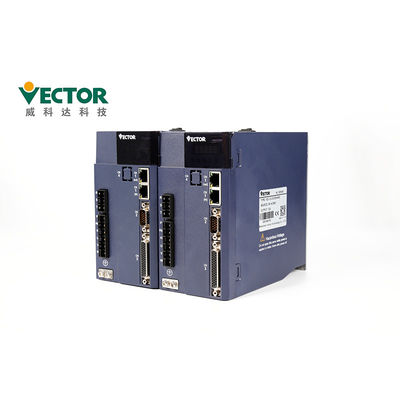

codificatore assoluto di With 24bit del driver di controllo a circuito chiuso dell'ibrido di 220V 3.5nm 750W servo

Servo driver ibrido di controllo a circuito chiuso
Corrente alternata 0.75KW
380V trifase
Modbus/CanOpen/EtherCAT
Modo di controllo di posizione/velocità/coppia di torsione
codificatore assoluto di 24bit Tamagawa;

I prodotti caratterizza

Modello del servomotore che slecting:

Servo installazione dell'azionamento:

●Installi il driver su una piattaforma asciutta e robusta. Mantenga la buona ventilazione e

dissipazione di calore durante l'installazione e mantenere buona messa a terra.

●Installi prego nella direzione specificata per evitare la disfunzione.

●Nell'installare, assicuri prego che il servo driver sia tenuto all'specificato

distanza dalla superficie interna del gabinetto e di altre macchine, altrimenti può causare il fuoco o la disfunzione.

●Nell'installare, non blocchi i porti di scarico e di aspirazione e non permetta gli oggetti stranieri dentro

prodotto da entrare, altrimenti può causare la disfunzione o il fuoco dovuto invecchiare delle componenti interne.

●Non disponga gli oggetti pesanti su o sotto questo prodotto come questo può provocare la lesione.

●Installi prego nel seguente ambiente:

1.places senza luce solare diretta;

2.Locations dove la temperatura ambiente è nell'ordine di 0 ° la C - 55 C del °;

umidità 3.Relative nell'ordine di 0% - 95% e nessuna condensazione;

4.Locations esente dalle goccioline di acqua, dai vapori, dalla polvere e dalla polvere oleosa;

5.Locations dove non c'è dispositivo dell'alto calore;

6.Non-corrosive, gas infiammabile e siti liquidi;

7.It non è facile da spruzzare l'acqua, l'olio e la medicina;

8.places che non sono esposti a radiazione radioattiva;

9.Strong e posti senza vibrazione;

10.Locations dove non c'è interferenza di rumore elettromagnetica.

Precauzioni di funzionamento:

●nell'operazione di prova, per impedire gli incidenti, collaudi prego il servomotore senza il carico

(non collegato all'asse del driver), altrimenti può provocare ferite.

●nell'iniziare a fare funzionare sopra la macchina sostenente, fissi i parametri dell'utente che abbinano la macchina

in anticipo. Se iniziate l'operazione senza regolazione di parametro, può causare la perdita meccanica o la disfunzione.

●per evitare gli incidenti, installare un commutatore di limite o un tappo alla fine della parte mobile della macchina,

provocherà altrimenti il danno o ferite meccanico.

●non faccia i cambiamenti estremi alle regolazioni di parametro, come questo può risultare dentro

operazione instabile, danno meccanico o lesione.

●quando il potere è acceso o l'alimentazione elettrica è tagliata, il dissipatore di calore di servo driver, esterno

la resistenza, il motore, ecc. di frenaggio possono essere in uno stato ad alta temperatura. Nonlo tocchi, altrimenti può causare le ustioni.

●nel per mezzo di un servomotore sull'asse verticale, metta un dispositivo di sicurezza per impedire il pezzo da lavorare cadere

nell'ambito dell'allarme, sopra il viaggio, ecc. inoltre, realizzi prego la servo fermata della serratura che mette quando un viaggio eccessivo accade,

il pezzo da lavorare può cadere altrimenti nello stato eccessivo di viaggio.

●non fornisca il raggio d'azione della macchina durante il funzionamento, altrimenti provocherà ferite.

●non tocchi il servomotore o la parte mobile della macchina durante

l'operazione, altrimenti provocherà ferite.

●installi prego il sistema di sicurezza per assicurare la sicurezza anche in caso di segnale

linea rottura. Per esempio, quando il positivo sopra il commutatore di viaggio (VASO) e negativo sopra il commutatore di viaggio

(NON) i segnali sono staccati a prestabilire, essi funzionano sicuro.

●sia sicuro di provocare il servo lo stato quando spengono il potere.

●non giri il potere inserita/disinserita frequentemente. Dopo che l'operazione reale comincia, l'intervallo INSERITA/DISINSERITA di potere

dovrebbe essere più di 1 ora, altrimenti le componenti dentro la servo unità prematuramente saranno invecchiate.

●quando un allarme accade, risistemi l'allarme dopo che la causa è rimossa ed assicuri

la sicurezza e ricominciare l'operazione, altrimenti può provocare ferite.

●non usi il freno del motore del freno per il frenaggio normale, altrimenti può

causi una disfunzione.

Imballaggio e spedire

Termine di consegna

1. Per piccolo ordine possiamo sempre la consegna fuori in 1 settimana.

2. I nostri prodotti possono essere shippied via aria, terra o il mare.

Accessori

	Nome accessorio	Immagine
Pezzi di ricambio di Satandard	Terminale di potere		Adatti a E1, azionamento della struttura E2
	Spina del codificatore Cn3		Spina del codificatore dal lato del driver
	Spina del terminale di controllo Cn4		Terminali del segnale dell'ingresso/uscita, collegamenti dell'utente
	Linea del collegamento del codificatore		La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente
	Linea elettrica		La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente
	Linea del monitoraggio dell'azionamento		Colleghi e registri il software per ottenere l'aggiornamento a distanza dei firmware e del monitoraggio
Acquisto dei pezzi di ricambio	USB al cavo dell'adattatore RS232		Se necessario, acquisto di auto
	Linea di comunicazione di Ethernet		Se necessario, acquisto di auto

Certificati del CE

1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 del

sistema elettrico del driver di velocità variabile), corrispondente al GB12668.501-2013 standard nazionale;

3, IEC/EN61800-3: 2004 + A1 (compatibilità elettromagnetica elettrica della parte 3 del sistema del driver di controllo di velocità

norme ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.
