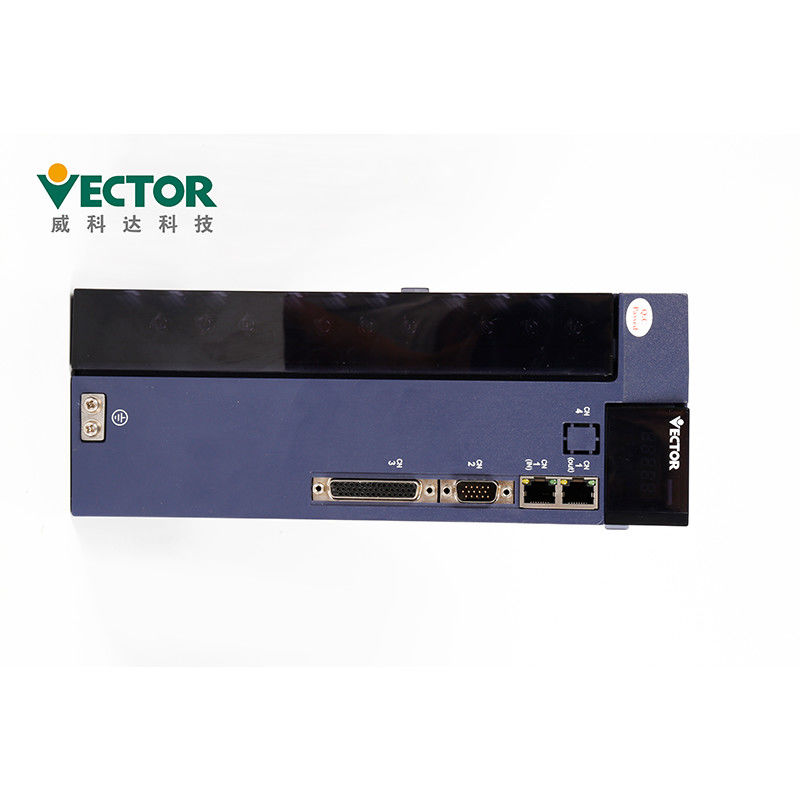

Basso servo potere del sistema di controllo di moto di tensione 220V piccolo trifase
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Vector |
| Certificazione: | CE |
| Numero di modello: | VEC-VC1-00323M-M-E/60ME-R4030A23-CF2 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 corredo |
|---|---|
| Prezzo: | USD 300-450 / kit |
| Imballaggi particolari: | 280*208*78mm |
| Tempi di consegna: | 3-5 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 500 corredi/mese |
|
Informazioni dettagliate |
|||
| Tensione: | 220V | Potere: | 0.4KW |
|---|---|---|---|
| Corrente nominale: | 2.6A | Velocità stimata: | 3000 GIRI/MIN. |
| Torgue stimato: | 1.27N.m | Fase: | Fase 3 |
| Dimensione della flangia del motore: | 60mm | Protocolli di comunicazione: | Modbus/CANopen/EtherCAT |
| modello: | VEC-VC1-00323M-M-E/60ME-R4030A23-CF2 | applicazione: | Stampante a base piatta UV |
| Evidenziare: | servo sistema di controllo di moto 220V,servo sistema di controllo di moto 1.27Nm |
||
Descrizione di prodotto
Basso variatore di velocità universale trifase di tensione 220V di piccolo potere economico
Variatore di velocità universale
Corrente alternata 220V 0.2KW
Trifase con il codificatore assoluto di 17/23bit Tamagawa;
Tipo di protocollo di Modbus/CANopen/EtherCAT Commucation
Descrizione di prodotti
| Prodotti | Servo alimentatore di For Cardboard Cap del regolatore dell'azionamento di CA |
| Marca | Vettore |
| Modello no. | VEC-VC-01233HC-M-E/180MB-00315A33F-MF2 |
| Potere | 0.4KW |
| Tensione | 220V |
| Fase | Trifase |
| Velocità stimata | 3000 giri/min. |
| Corrente nominale | 2.6A |
| Torgue stimato | 1.27N.m |
| Protocolli di comunicazione | Modbus/CANopen/EtherCAT |
| Nome chiave | Funzione chiave |
| Modo | commutatore di modo, ritorno al menu precedente |
| ▲(aggiunga) | valore di pezzo infiammante di aumento del tubo digitale del LED |
| ▼(dicembre) | Faccia diminuire il valore infiammante della cifra del tubo digitale del LED |
| ◄◄ (spostamento) | Muove il tubo di lampeggiamento LED a sinistra; controlla il valore alto dei dati più lungo di 5 bit; Risistemazione di errore; esegua la funzione F-N |
| METTA | valori del parametro letturi /scritturi |
Installazione:
●Installi il driver su una piattaforma asciutta e robusta. Mantenga la buona ventilazione e
dissipazione di calore durante l'installazione e mantenere buona messa a terra.
●Installi prego nella direzione specificata per evitare la disfunzione.
●Nell'installare, assicuri prego che il servo driver sia tenuto all'specificato
distanza dalla superficie interna del gabinetto e di altre macchine, altrimenti può causare il fuoco o la disfunzione.
| Installazione Ambiente Requisiti |
Pressione atmosferica | 86~106kPa |
| Umidità di Mbient | 0~55℃ | |
| Temperatura ambiente | 0~90%RH | |
| Valutazione del IP | IP20 | |
| Vibrazione | 0~4.9m/s^2 |
Precauzioni di funzionamento
●nell'operazione di prova, per impedire gli incidenti, collaudi prego il servomotore senza il carico
(non collegato all'asse del driver), altrimenti può provocare ferite.
●nell'iniziare a fare funzionare sopra la macchina sostenente, fissi i parametri dell'utente che abbinano la macchina
in anticipo. Se iniziate l'operazione senza regolazione di parametro, può causare la perdita meccanica o la disfunzione.
●per evitare gli incidenti, installare un commutatore di limite o un tappo alla fine della parte mobile della macchina,
provocherà altrimenti il danno o ferite meccanico.
●non faccia i cambiamenti estremi alle regolazioni di parametro, come questo può risultare dentro
operazione instabile, danno meccanico o lesione.
●quando il potere è acceso o l'alimentazione elettrica è tagliata, il dissipatore di calore di servo driver, frenaggio esterno
la resistenza, il motore, ecc. possono essere in uno stato ad alta temperatura. Nonlo tocchi, altrimenti può causare le ustioni.
●nel per mezzo di un servomotore sull'asse verticale, metta un dispositivo di sicurezza per impedire il pezzo da lavorare la caduta sotto
l'allarme, sopra il viaggio, ecc. inoltre, realizza prego la servo fermata della serratura che mette quando un viaggio eccessivo accade,
il pezzo da lavorare può cadere altrimenti nello stato eccessivo di viaggio.
●non fornisca il raggio d'azione della macchina durante il funzionamento, altrimenti provocherà ferite.
●non tocchi il servomotore o la parte mobile della macchina durante il funzionamento, altrimenti provocherà ferite.
●installi prego il sistema di sicurezza per assicurare la sicurezza anche in caso di segnale rottura. Per esempio,
quando il positivo sopra il commutatore di viaggio (VASO) ed il negativi sopra i segnali del commutatore di viaggio (NON) sono staccati
a prestabilire, funzionano sicuro.
●sia sicuro di provocare il servo lo stato quando spengono il potere.
●non giri il potere inserita/disinserita frequentemente. Dopo che l'operazione reale comincia, l'intervallo INSERITA/DISINSERITA di potere dovrebbe
sia di più di 1 ora, altrimenti le componenti dentro la servo unità prematuramente saranno invecchiate.
●quando un allarme accade, risistemi l'allarme dopo che la causa è rimossa ed assicuri
la sicurezza e ricominciare l'operazione, altrimenti può provocare ferite.
●non usi il freno del motore del freno per il frenaggio normale, altrimenti può
causi una disfunzione.
Accessori:
| Nome accessorio | Immagine | ||
| Pezzi di ricambio di Satandard | Terminale di potere | |
Adatti a E1, azionamento della struttura E2 |
| Spina del codificatore Cn3 | Spina del codificatore dal lato del driver | ||
| Spina del terminale di controllo Cn4 | Terminali del segnale dell'ingresso/uscita, collegamenti dell'utente | ||
| Linea del collegamento del codificatore | La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
||
| Linea elettrica | La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
||
| Linea del monitoraggio dell'azionamento | Colleghi e registri il software per ottenere l'aggiornamento a distanza dei firmware e del monitoraggio | ||
| Acquisto dei pezzi di ricambio | USB al cavo dell'adattatore RS232 | Se necessario, acquisto di auto | |
| Linea di comunicazione di Ethernet | Se necessario, acquisto di auto |
Imballaggio:
| Dettagli d'imballaggio di servo azionamento | |||||
| Prodotti | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Dimensione | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Dettagli d'imballaggio del regolatore di moto | |||||
| Prodotti | Moto di VA | Espansione di VA | Moto della VE | Espansione della VE (32) | Espansione della VE (76) |
| Ctn. Dimensione | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Termine di consegna e modo di trasporto
| Quantità | 1-5 corredi | 50-100 corredi | 200-500 corredi |
| Termine di consegna | Entro 3 giorni | 5-10 giorni | 15-25 giorni |
1. Per piccolo ordine possiamo sempre la consegna fuori in 1 settimana.
2. I nostri prodotti possono essere shippied via aria, terra o il mare.
Cetificates:
1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 del
sistema elettrico del driver di velocità variabile), corrispondente al GB12668.501-2013 standard nazionale;
3, IEC/EN61800-3: 2004 + A1 (compatibilità elettromagnetica elettrica della parte 3 del sistema del driver di controllo di velocità
norme ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.
