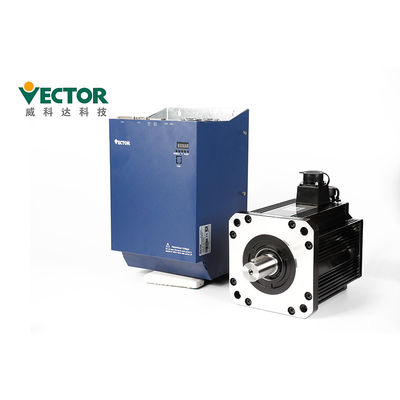

Servo alimentatore di For Cardboard Cap del regolatore del sistema di controllo di moto di EtherCAT servo CA

Descrizione di prodotto

Tipo servo alimentatore del bus di EtherCAT/Canopen di For Cardboard Cap del regolatore dell'amplificatore

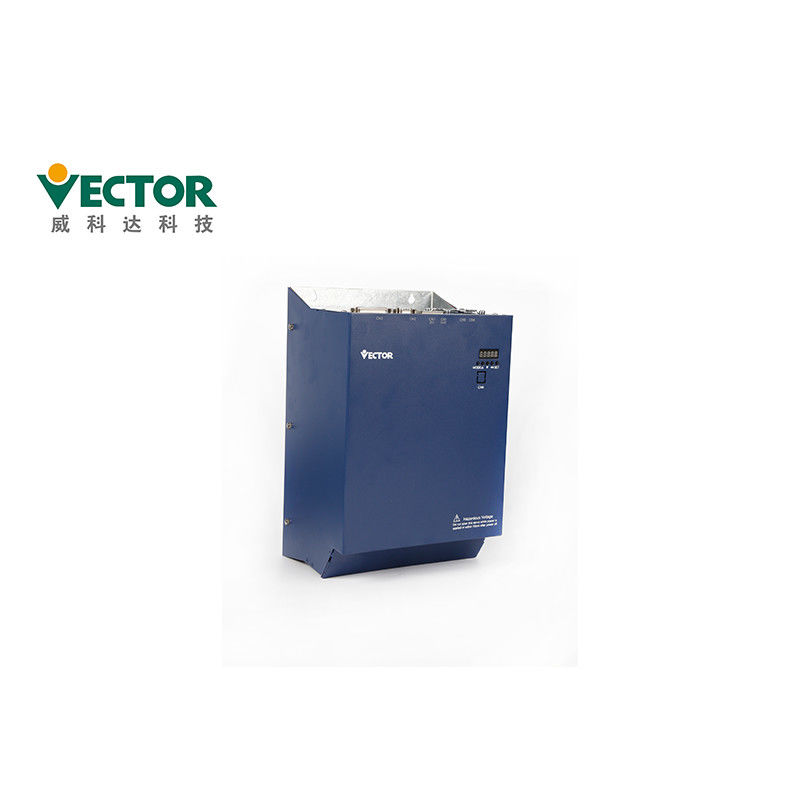

Tipo servo amplificatore del bus di EtherCAT/Canopen

Corrente alternata 380V 4.5KW

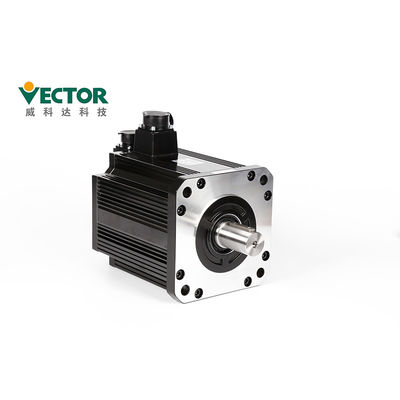

Trifase con il codificatore assoluto di 17/23bit Tamagawa;

Tipo di protocollo di Modbus/CANopen/EtherCAT Commucation

Descrizione di prodotti

Installazione:

●Installi il driver su una piattaforma asciutta e robusta. Mantenga la buona ventilazione e

dissipazione di calore durante l'installazione e mantenere buona messa a terra.

●Installi prego nella direzione specificata per evitare la disfunzione.

●Nell'installare, assicuri prego che il servo driver sia tenuto all'specificato

distanza dalla superficie interna del gabinetto e di altre macchine, altrimenti può causare il fuoco o la disfunzione.

●Nell'installare, non blocchi i porti di scarico e di aspirazione e non permetta gli oggetti stranieri dentro il prodotto

per entrare, altrimenti può indurre la disfunzione o il fuoco dovuto invecchiare delle componenti interne.

●Non disponga gli oggetti pesanti su o sotto questo prodotto come questo può provocare la lesione.

●Installi prego nel seguente ambiente:

1.places senza luce solare diretta;

2.Locations dove la temperatura ambiente è nell'ordine di 0 ° la C - 55 C del °;

umidità 3.Relative nell'ordine di 0% - 95% e nessuna condensazione;

4.Locations esente dalle goccioline di acqua, dai vapori, dalla polvere e dalla polvere oleosa;

5.Locations dove non c'è dispositivo dell'alto calore;

6.Non-corrosive, gas infiammabile e siti liquidi;

7.It non è facile da spruzzare l'acqua, l'olio e la medicina;

8.places che non sono esposti a radiazione radioattiva;

9.Strong e posti senza vibrazione;

10.Locations dove non c'è interferenza di rumore elettromagnetica.

Cablaggio delle precauzioni

●È raccomandato per non usare 220V monofase per il rifornimento di alimentazione di rete,

quale può danneggiare il condensatore elettrolitico dovuto mancanza di fase.

●Non cambi i collegamenti durante l'acceso, altrimenti può provocare la scossa elettrica o ferite.

●Realizzi prego i collegamenti o l'ispezione dai tecnici professionisti, altrimenti da

può causare la difettosità dei prodotti o della scossa elettrica.

●Prego con attenzione confermare i collegamenti e l'alimentazione elettrica. Il circuito di uscita

può essere messo in cortocircuito dovuto il cablaggio gli errori o dell'applicazione delle tensioni differenti. Il freno non funziona

quando sopra l'errore accade, che può provocare il danno o la ferita personale meccanico.

●Non colleghi il cavo di alimentazione in ingresso di entrata ai terminali di U, di V e di W del

azionamento. Altrimenti, il servo driver sarà danneggiato.

●Nel fissare, non passi il cavo elettrico ed il cavo di segnale tramite lo stesso tubo e nonli impacchetti

insieme. La distanza fra i due dovrebbe essere più di 30cm per evitare l'interferenza.

●Il morsetto di terra del driver deve essere collegato per evitare la perdita e ridurre l'interferenza del sistema,

ed il diametro della messa a terra dovrebbe essere lo stesso di o sopra la linea dell'alimentazione elettrica.

●Nel collegare l'alimentatore a corrente alternata e l'alimentatore in CC alla servo unità, colleghi al terminale specificato.

L'omissione di agire in tal modo può provocare la disfunzione o il fuoco.

●Per la lunghezza fissante, la linea di entrata di comando è fino a 3m e la linea del codificatore è fino a 20m.

●Usi un cavo schermato a coppia attorcigliata per il cavo di segnale ed il cavo del codificatore ed ha frantumato lo schermo con una singola estremità.

●I terminali di U, di V, di W del driver ed i terminali di U, di V e di W del themotor dovrebbero essere collegati uno per uno

secondo il nome. Se è collegato male, il motore non può funzionare normalmente.

●I prodotti comuni della sbarra collettrice di corrente continua richiedono le resistenze sensibili alla pressione ed i collegamenti sono sicuri.

●Controlli prego il potere dopo che il potere è disinserito per almeno 5 minuti. Anche se

il potere è spento, alta tensione può rimanere dentro il servo azionamento. Di conseguenza, non tocchi il terminale di potere

entro 5 minuti dopo che il potere è spento, altrimenti può causare la scossa elettrica.

●Non giri il potere INSERITA/DISINSERITA frequentemente. Quando è necessario da girare continuamente INSERITA/DISINSERITA il potere, per favore

controlli una volta o di meno in 1 minuto. Poiché la zona di alimentazione di servo driver ha un condensatore, un grande carico

(un tempo della tassa di 0,2 secondi) flussi correnti durante l'alimentazione elettrica INSERITA/DISINSERITA. Di conseguenza, se il potere è girato INSERITA/DISINSERITA

frequentemente, la prestazione delle componenti di circuito principali dentro il servo driver sarà degradata.

●Non applichi il potere quando le viti del blocchetto terminali sono sciolte o il cavo è sciolto. Altrimenti, può causare il fuoco.

●Appronti le misure proteggenti appropriate nelle seguenti posizioni, altrimenti la macchina può essere danneggiata:

1. Posizioni che causano l'interferenza dovuto l'elettricità statica;

2. Un posto che produce un forte campo elettrico o un forte campo magnetico;

3. Posizioni dove ci può essere radiazione di radiazione;

4. Un posto con un cavo di alimentazione vicino.

Accessori:

	Nome accessorio	Immagine
Pezzi di ricambio di Satandard	Terminale di potere		Adatti a E1, azionamento della struttura E2
	Spina del codificatore Cn3		Spina del codificatore dal lato del driver
	Spina del terminale di controllo Cn4		Terminali del segnale dell'ingresso/uscita, collegamenti dell'utente
	Linea del collegamento del codificatore		La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente
	Linea elettrica		La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente
	Linea del monitoraggio dell'azionamento		Colleghi e registri il software per ottenere l'aggiornamento a distanza dei firmware e del monitoraggio
Acquisto dei pezzi di ricambio	USB al cavo dell'adattatore RS232		Se necessario, acquisto di auto
	Linea di comunicazione di Ethernet		Se necessario, acquisto di auto

Imballaggio:

Termine di consegna e modo di trasporto

1. Per piccolo ordine possiamo sempre la consegna fuori in 1 settimana.

2. I nostri prodotti possono essere shippied via aria, terra o il mare.

Cetificates:

1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 del

sistema elettrico del driver di velocità variabile), corrispondente al GB12668.501-2013 standard nazionale;

3, IEC/EN61800-3: 2004 + A1 (compatibilità elettromagnetica elettrica della parte 3 del sistema del driver di controllo di velocità

norme ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.
