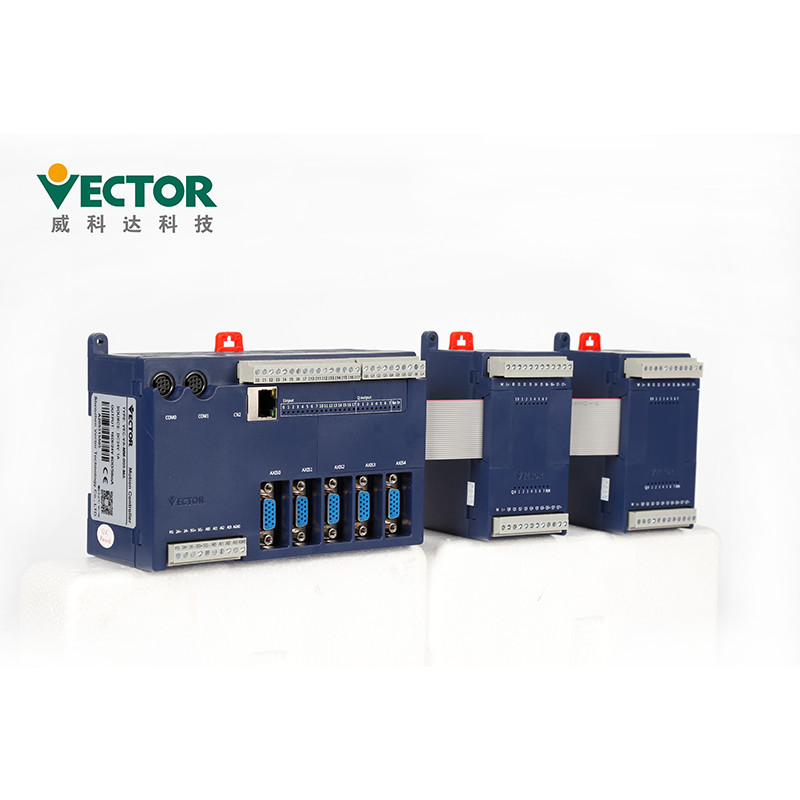

Regolatore analogico For Labeling Machines di moto di asse di Canopen di impulso multi

Descrizione di prodotto

Etichettatrici di For Printing And di impulso di MULTIPROG/multi regolatore analogico di moto di asse

Il regolatore di moto di serie di VA utilizza lo strumento di programmazione di MULTIPROG e sostiene 5 che programmano

lingue della norma internazionale IEC61131-3, rendente lo facile affinchè programmatori di applicazione ottengano

ha iniziato. Questo regolatore di moto sostiene tre generi di interfacce: impulso, analogo e CanOpen per moto

il regolatore di moto di serie di control.VA ha 5 interfacce di hardware di asse del servo, che possono adottare il circuito chiuso analogico

il regolatore control.VA di moto del semi-chiuso-ciclo di impulso o di controllo fornisce una soluzione della un-fermata, sostiene il locale IO

espansione, Ethernet, pubblicazione periodica; sostiene il controllo in tempo reale di multi-compito ed ha avanzato e simulazione di facile impiego

foggia ed integra i blocchi funzionali ricchi di controllo di moto (moduli dedicati compresi per l'industria), parametro

l'adeguamento è conveniente e comprende il lisciamento della curva della velocità quando il blocco funzionale è commutato.

La curva della velocità della funzione della camma è una curva ad S polinomiale di quinto grado; il ciclo di controllo di moto di 6 servo asce

(Asse virtuale compreso) sono piccoli 500 noi. Questo prodotto è realmente il capo nei prodotti del regolatore di moto del non bus.

I prodotti caratterizza

MULTIPROG sostiene l'IL, st, FBD, LD, linguaggi di programmazione di SFC cinque, di
il quali IL e S T appartenga al linguaggio di programmazione del testo, il FBD, LDAnd SFC appartenga al grafico
linguaggio di programmazione. Un programma con le funzioni indipendenti è diviso nella parte e nei dati di codice
divisorio. Il codice è scritto in uno o parecchie lingue dell'IL, della st, del FBD, del LD, di SFC e dei dati è
dichiarato nell'ordine di lavoro variabile. Questo capitolo descrive come dichiarare le variabili e come a
programmili in questi cinque linguaggi di programmazione.
il〗 IL del 〖1 è un'abbreviazione dell'insieme di istruzioni;
la st del〗 del 〖2 è un'abbreviazione di testo strutturato testo strutturato;
il FBD del〗 del 〖3 è un'abbreviazione del grafico di funzione dello schema a blocchi di blocco funzionale;
il〗 LD del 〖4 è un'abbreviazione del diagramma della scala del diagramma della scala;
il〗 SFC del 〖5 è grafico di SequentialFunction è un'abbreviazione del grafico sequenziale di funzione;
In un linguaggio di programmazione del tipo di grafici, i programmi sono esplorati dall'alto al basso e sinistro
per radrizzare. In un testo basato il linguaggio di programmazione, programmi è esplorato dall'alto al basso.

Modello di programmazione con IEC61131-3 standard

1) Il software di programmazione di MULTIPROG usato dal regolatore di moto di VA ha un linguaggio di programmazione

e struttura di programma conformemente al sistema di programmazione di IEC 61131-3. Nell'IEC 61131-3,

l'istituzione dei programmi e dei progetti è fatta nell'unità dell'organizzazione di programma (POU). L'unità POU consiste

di tre parti: PROGRAMMA, FUNCTIONBLOCK e FUNZIONE. Sostituisce i cinque blocchi funzionali OB', PB, DB,

SB e FB del linguaggio di programmazione tradizionale dello SpA. Più efficiente e più conciso come indicato.

2) Il modello di software di programmazione di IEC 61131-3 è rappresentato da una struttura gerarchica, come indicato sotto, il software

il modello descrive la relazione fra le varie parti, compreso la configurazione, risorsa, compito, programma

unità di organizzazione, variabili globali, configurazione dell'ingresso/uscita, ecc… Il processo di programmazione può programmare un programma complesso,

o divisa in una serie di piccoli moduli può anche essere simultaneamente la pluralità di programmi separati, funzionamento del downloaDA,

o il programma in una pluralità di mansioni eseguire, migliorare la modularità e l'efficienza di procedure operative come indicato.

Presentazione dell'interfaccia di programmazione di MULTIPROG

Dopo l'apertura del MULTIPROG, voi caNSee che ha soltanto una frontiera principale. Secondo la funzione,

è diviso nelle aree differenti, come indicato.

Unità di espansione

Il modulo di espansione di IO ospite del regolatore di moto di Vikeda pricipalmente ha 8IO, 16I e 16O. 8IO significa che

il modulo di espansione ha 8 porte d'ingresso digitali e 8 porti di uscita digitale (tipo uscita del transistor); 16I significa quello

il modulo di espansione ha 8 porte d'ingresso digitali e 8 porti di uscita digitale (uscita del transistor). 16 DI ports; 16O

i mezzi che il modulo di espansione ha 16 FANNO i porti (uscita del transistor); fra loro, i DI e FARE possono essere selezionati

attraverso i saltatori sull'ospite del regolatore di moto per selezionare i tipi di PNP e di NPN

La temperatura dell'ambiente in cui questo prodotto è usato è -10°C a +40°C. Per lavoro a lungo termine,

è raccomandato che la temperatura ambiente sia sotto +40°C. Se la temperatura ambiente eccede

+40°C, lo dispongono prego in un posto ben ventilato per assicurare l'affidabilità di prodotto. Se questo prodotto è installato dentro

una scatola di distribuzione, la dimensione e gli stati di ventilazione di scatola di distribuzione devono essere tali quello tutto l'interno

gli apparecchi elettronici non sono esposti al pericolo di surriscaldamento e l'attenzione dovrebbe essere pagata a se

la vibrazione della macchina colpirà gli apparecchi elettronici della scatola di distribuzione. Inoltre,

gli stati di uso includono quanto segue:

⑴Posti senza dispositivi del alto-riscaldamento;
⑵Posti esenti dalle goccioline di acqua, dal vapore, dalla polvere e dalla polvere oleosa;
⑶Posti in cui non c'è gas o liquido corrosivo e infiammabile;
⑷Posti senza particelle di galleggiamento del metallo e della polvere;
⑸Un posto costante e senza vibrazione;
⑹Un posto senza interferenza di rumore elettromagnetica.

Imballaggio e spedire

Termine di consegna

1. Per piccolo ordine possiamo sempre la consegna fuori in 1 settimana.

2. I nostri prodotti possono essere shippied via aria, terra o il mare.

Certificati di ROHS & del CE
