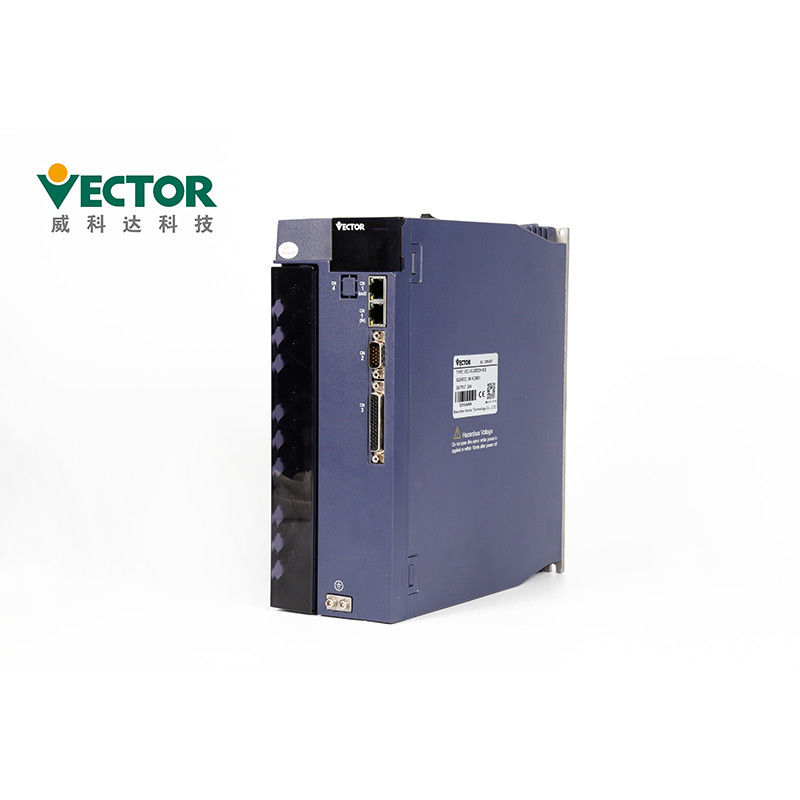

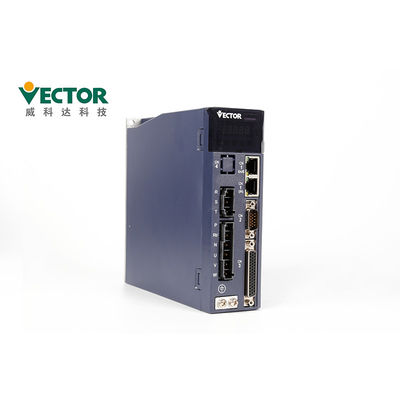

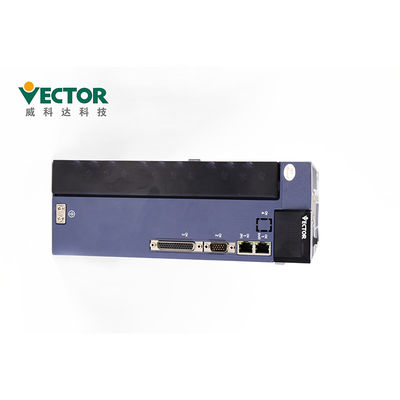

Driver CanOpen Bus Type del motore passo a passo del ciclo chiuso di CNC 30KW
Dettagli:
Luogo di origine: | La Cina |
Marca: | Vector |
Certificazione: | CE |
Numero di modello: | VEC-VC-06033H-M-EA |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 corredo |
---|---|
Prezzo: | To Be Discussed |
Imballaggi particolari: | 280*208*78mm, 375*290*155mm |
Tempi di consegna: | 3-5 giorni del lavoro |
Termini di pagamento: | T/T, Western Union, L/C |
Capacità di alimentazione: | 500 corredi/mese |
Informazioni dettagliate |
|||
Tensione: | 380v | Potere: | 30kW |
---|---|---|---|
Fase: | Fase 3 | Protocolli di comunicazione: | CanOpen/Ethercat/Modbus |
CODIFICATORE: | un codificatore assoluto di 23 bit; | Corrente nominale: | 60A |
Ingresso/uscita: | Impulso/analogo | Modo di controllo: | Coppia di torsione |
Applicazione: | CNC/Printers | Nome di prodotto: | Azionamento passo passo del servo del ciclo chiuso |
Evidenziare: | 30KW ha chiuso il driver del motore passo a passo del ciclo,Il CNC ha chiuso il driver del motore passo a passo del ciclo,Servo azionamento di CNC 30KW CanOpen |
Descrizione di prodotto
Azionamento passo passo del servo del ciclo chiuso del bus di 30KW CanOpen per CNC/Printers
Azionamento passo passo del servo del ciclo chiuso
Potere 30KW
380V trifase
Modbus/CanOpen/EtherCAT
Modo di controllo di posizione/velocità/coppia di torsione
un codificatore assoluto di 23 bit;
Descrizione di prodotti
Nome di prodotto | Azionamento passo passo del servo del ciclo chiuso |
Marca | Vettore |
Modello no. | VEC-VC-06033H-M-EA |
Potere | 30KW |
Ingresso/uscita | Impulso/analogo |
Tensione | 380V |
Fase | Trifase |
Corrente nominale | 30A |
Protocolli di comunicazione | Modbus/CanOpen/EtherCAT |
Codificatore | un codificatore assoluto di 23 bit; |
Tensione | Modo di controllo | Rettifica controllata interamente monofase/trifase Modulazione di SVPWM |
Codificatore | Risposte del codificatore | impulso 2500 incrementale + codificatore di Corridoio; impulso 2500 incrementale; codificatore assoluto di 17bit Tamagawa; codificatore assoluto di 23bit Tamagawa; codificatore assoluto di 24bit Nikon; |
Il comando di impulso ha introdotto | Tipo di impulso | Ingresso differenziale, collettore aperto |
Gamma di frequenza | Ingresso differenziale: 0-500kHz, larghezza di impulso maggior di 1us Collettore aperto: 0-300kHz, larghezza di impulso maggior di 2.5us |
|
Modo di impulso | impulso + direzione; Più di ab; CW+CCW; | |
Entrata analogica | Gamma di tensione | -10V a 10V |
Impedenza introdotta | 10kΩ | |
Frequenza massima | 1.5kHz | |
Tipo di interfaccia di DI/DO | NPN/PNP | |
Comunicazione | Modbus/CANopen/EtherCAT |
Precauzioni dell'installazione
●Installi il driver su una piattaforma asciutta e robusta. Mantenga la buona ventilazione e
dissipazione di calore durante l'installazione e mantenere buona messa a terra.
●Installi prego nella direzione specificata per evitare la disfunzione.
●Nell'installare, assicuri prego che il servo driver sia tenuto ad una distanza specificata dall'interno
superficie del gabinetto e di altre macchine, altrimenti può causare il fuoco o la disfunzione.
Installazione Ambiente Requisiti |
Pressione atmosferica | 86~106kPa |
Umidità di Mbient | 0~55℃ | |
Temperatura ambiente | 0~90%RH | |
Valutazione del IP | IP20 | |
Vibrazione | 0~4.9m/s^2 |
●Nell'installare, non blocchi i porti di scarico e di aspirazione e non permetta gli oggetti stranieri
dentro il prodotto da entrare, altrimenti può causare la disfunzione o il fuoco dovuto invecchiare delle componenti interne.
●Non disponga gli oggetti pesanti su o sotto questo prodotto come questo può provocare la lesione.
●Installi prego nel seguente ambiente:
1.places senza luce solare diretta;
2.Locations dove la temperatura ambiente è nell'ordine di 0 ° la C - 55 C del °;
umidità 3.Relative nell'ordine di 0% - 95% e nessuna condensazione;
4.Locations esente dalle goccioline di acqua, dai vapori, dalla polvere e dalla polvere oleosa;
5.Locations dove non c'è dispositivo dell'alto calore;
6.Non-corrosive, gas infiammabile e siti liquidi;
7.It non è facile da spruzzare l'acqua, l'olio e la medicina;
8.places che non sono esposti a radiazione radioattiva;
9.Strong e posti senza vibrazione;
10.Locations dove non c'è interferenza di rumore elettromagnetica.
Il pannello contiene 8 bottoni e 5 tubi digitali. Soltanto 5 dei 8 bottoni possono essere utilizzati e
3 bottoni rimanenti riservati. Le funzioni generali dei cinque bottoni sono indicate nella tavola qui sotto.
Nome chiave | Funzione chiave |
PAR/ALM | commutatore di modo, ritorno al menu precedente |
▲(aggiunga) | valore di pezzo infiammante di aumento del tubo digitale del LED |
▼(dicembre) | Faccia diminuire il valore infiammante della cifra del tubo digitale del LED |
STOP/RST | Muove il tubo di lampeggiamento LED a sinistra; controlla il valore alto dei dati più lungo di 5 bit; Risistemazione di errore; esegua la funzione F-N |
RD/WT | valori del parametro letturi /scritturi; entri nella pagina F-N |
Cablaggio delle precauzioni
●È raccomandato per non usare 220V monofase per il rifornimento di alimentazione di rete,
quale può danneggiare il condensatore elettrolitico dovuto mancanza di fase.
●Non cambi i collegamenti durante l'acceso, altrimenti può causare elettrico
scossa o lesione.
●Realizzi prego i collegamenti o l'ispezione dai tecnici professionisti, altrimenti da
può causare la difettosità dei prodotti o della scossa elettrica.
●Prego con attenzione confermare i collegamenti e l'alimentazione elettrica. Il circuito di uscita può essere messo in cortocircuito dovuto
cablaggio gli errori o dell'applicazione delle tensioni differenti. Il freno non funziona quando sopra l'errore accade,
quale può provocare il danno o la ferita personale meccanico.
●Non colleghi il cavo di alimentazione in ingresso di entrata ai terminali di U, di V e di W del
azionamento. Altrimenti, il servo driver sarà danneggiato.
●Nel fissare, non passi il cavo elettrico ed il cavo di segnale tramite lo stesso tubo e non impacchetti
loro insieme. La distanza fra i due dovrebbe essere più di 30cm per evitare l'interferenza.
●Il morsetto di terra del driver deve essere collegato per evitare la perdita e ridurre l'interferenza del sistema,
ed il diametro della messa a terra dovrebbe essere lo stesso di o sopra la linea dell'alimentazione elettrica.
●Nel collegare l'alimentatore a corrente alternata e l'alimentatore in CC alla servo unità, colleghi al specificata
terminale. L'omissione di agire in tal modo può provocare la disfunzione o il fuoco.
●Per la lunghezza fissante, la linea di entrata di comando è fino a 3m ed il codificatore
la linea è fino a 20m.
●Usi un cavo schermato a coppia attorcigliata per il cavo di segnale ed il cavo del codificatore e
terra lo schermo con una singola estremità.
●I terminali di U, di V, di W del driver ed i terminali di U, di V e di W del motore dovrebbero essere collegati uno per uno
secondo il nome. Se è collegato male, il motore non può funzionare normalmente.
●I prodotti comuni della sbarra collettrice di corrente continua richiedono le resistenze sensibili alla pressione ed i collegamenti
è sicuro.
●Controlli prego il potere dopo che il potere è disinserito per almeno 5 minuti. Anche se il potere è spento, alta tensione
può rimanere dentro il servo azionamento. Di conseguenza, non tocchi il terminale di potere entro 5 minuti dopo che il potere è
spento, altrimenti può causare la scossa elettrica.
●Non giri il potere INSERITA/DISINSERITA frequentemente. Quando è necessario a
continuamente il giro INSERITA/DISINSERITA il potere, controlla prego una volta o di meno in 1 minuto. Dalla zona di alimentazione
di servo driver ha un condensatore, flussi grandi di una corrente di carica (un tempo della tassa di 0,2 secondi) durante l'INSERITA/DISINSERITA
alimentazione elettrica. Di conseguenza, se il potere è girato INSERITA/DISINSERITA frequentemente, la prestazione delle componenti di circuito principali
dentro il servo driver sarà degradato.
●Non applichi il potere quando le viti del blocchetto terminali sono sciolte o il cavo è
liberamente. Altrimenti, può causare il fuoco.
●Appronti le misure proteggenti appropriate nelle seguenti posizioni, altrimenti
la macchina può essere danneggiata:
1. Posizioni che causano l'interferenza dovuto l'elettricità statica;
2. Un posto che produce un forte campo elettrico o un forte campo magnetico;
3. Posizioni dove ci può essere radiazione di radiazione;
4. Un posto con un cavo di alimentazione vicino.
Precauzioni di ispezione e di manutenzione
●non cambi i collegamenti mentre il potere è sopra, altrimenti può provocare la scossa elettrica o ferite.
●realizzi prego i collegamenti o l'ispezione dai tecnici professionisti, altrimenti da
può causare la difettosità dei prodotti o della scossa elettrica.
●controlli prego il potere dopo che il potere è disinserito per almeno 5 minuti. Anche se il potere è spento,
l'alta tensione può rimanere dentro il servo azionamento. Di conseguenza, non tocchi il terminale di potere dentro
5 minuti dopo che il potere è spento, altrimenti può causare la scossa elettrica.
●nel sostituire il servo azionamento, faccia retromarcia prego i servo parametri dell'utente dell'autista da sostituire prima
la sostituzione e trasferire il backup al nuovo servo azionamento e poi ricominciare l'operazione,
la macchina può essere danneggiata altrimenti.
Accessori:
Nome accessorio | Immagine | ||
Pezzi di ricambio di Satandard | Terminale di potere | Adatti a E1, azionamento della struttura E2 | |
Spina del codificatore Cn3 | Spina del codificatore dal lato del driver | ||
Spina del terminale di controllo Cn4 | Terminali del segnale dell'ingresso/uscita, collegamenti dell'utente | ||
Linea del collegamento del codificatore | La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
||
Linea elettrica | La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
||
Linea del monitoraggio dell'azionamento | Colleghi e registri il software per ottenere l'aggiornamento a distanza dei firmware e del monitoraggio | ||
Acquisto dei pezzi di ricambio | USB al cavo dell'adattatore RS232 | Se necessario, acquisto di auto | |
Linea di comunicazione di Ethernet | Se necessario, acquisto di auto |
Certificati
1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 del
sistema elettrico del driver di velocità variabile), corrispondente al GB12668.501-2013 standard nazionale;
3, IEC/EN61800-3: 2004 + A1 (compatibilità elettromagnetica elettrica della parte 3 del sistema del driver di controllo di velocità
norme ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.
Controllo di qualità:
Prova di produzione di quattro volte
Due volte 24 che hoursTesting
Ispezione 100% prima di trasporto
Termine di consegna e modo di trasporto
1. Per piccolo ordine possiamo sempre la consegna fuori in 1 settimana.
2. I nostri prodotti possono essere shippied via aria, terra o il mare.
Dettagli d'imballaggio di servo azionamento | |||
Prodotti | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
Ctn. Dimensione | 280*208*78 | 280*208*112 | 375*290*155 |
