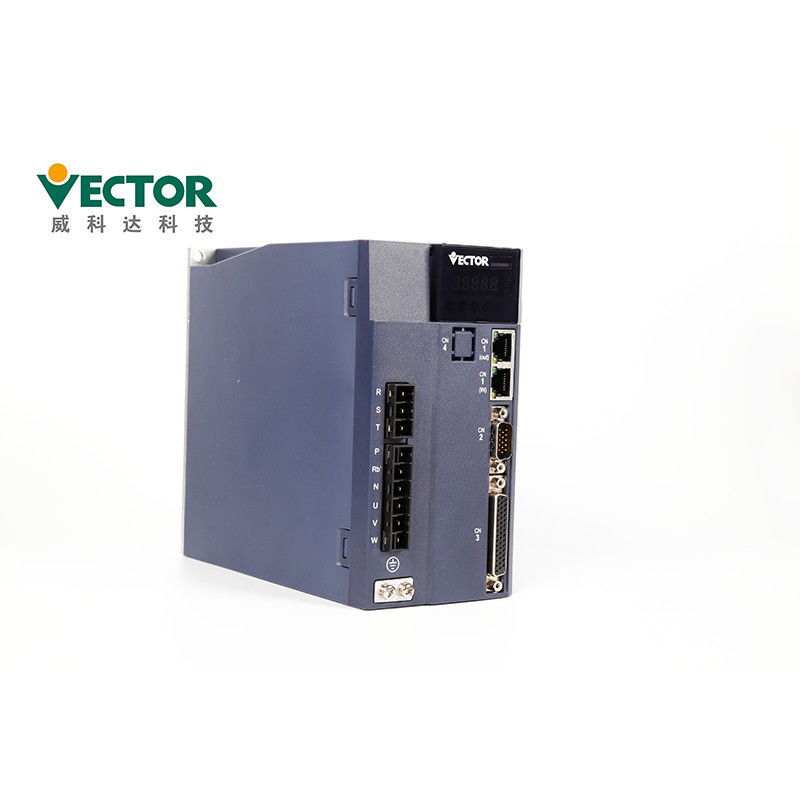

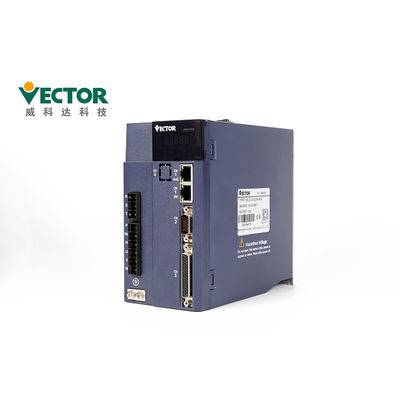

Azionamento di multi asse di EtherCAT 12A servo per il braccio meccanico

Descrizione di prodotto

Servomotore del multi di asse di EtherCAT azionamento di Srevo per il braccio meccanico

Descrizione di prodotti

Cablaggio delle precauzioni

●È raccomandato per non usare 220V monofase per il rifornimento di alimentazione di rete,

quale può danneggiare il condensatore elettrolitico dovuto mancanza di fase.

●Non cambi i collegamenti durante l'acceso, altrimenti può causare elettrico

scossa o lesione.

●Realizzi prego i collegamenti o l'ispezione dai tecnici professionisti, altrimenti da

può causare la difettosità dei prodotti o della scossa elettrica.

●Prego con attenzione confermare i collegamenti e l'alimentazione elettrica. Il circuito di uscita

può essere messo in cortocircuito dovuto il cablaggio gli errori o dell'applicazione delle tensioni differenti.

Il freno non funziona quando sopra l'errore accade, che può provocare il danno o la ferita personale meccanico.

●Non colleghi il cavo di alimentazione in ingresso di entrata ai terminali di U, di V e di W del

azionamento. Altrimenti, il servo driver sarà danneggiato.

●Nel fissare, non passi il cavo elettrico ed il cavo di segnale tramite lo stesso tubo e nonli impacchetti insieme.

La distanza fra i due dovrebbe essere più di 30cm per evitare l'interferenza.

●Il morsetto di terra del driver deve essere collegato per evitare la perdita e ridurre l'interferenza del sistema,

ed il diametro della messa a terra dovrebbe essere lo stesso di o sopra la linea dell'alimentazione elettrica.

●Nel collegare l'alimentatore a corrente alternata e l'alimentatore in CC alla servo unità, colleghi al terminale specificato.

L'omissione di agire in tal modo può provocare la disfunzione o il fuoco.

●Per la lunghezza fissante, la linea di entrata di comando è fino a 3m ed il codificatore

la linea è fino a 20m.

●Usi un cavo schermato a coppia attorcigliata per il cavo di segnale ed il cavo del codificatore e

terra lo schermo con una singola estremità.

●I terminali di U, di V, di W del driver ed i terminali di U, di V e di W del

il motore dovrebbe essere collegato uno per uno secondo il nome. Se è collegato male, il motore non può funzionare normalmente.

●I prodotti comuni della sbarra collettrice di corrente continua richiedono le resistenze sensibili alla pressione ed i collegamenti

è sicuro.

●Controlli prego il potere dopo che il potere è disinserito per almeno 5 minuti. Anche se

il potere è spento, alta tensione può rimanere dentro il servo azionamento. Di conseguenza, non tocchi il terminale di potere entro 5 minuti dopo che il potere è spento, altrimenti può causare la scossa elettrica.

●Non giri il potere INSERITA/DISINSERITA frequentemente. Quando è necessario a

continuamente il giro INSERITA/DISINSERITA il potere, controlla prego una volta o di meno in 1 minuto. Poiché la zona di alimentazione di servo driver ha un condensatore, flussi grandi di una corrente di carica (un tempo della tassa di 0,2 secondi) durante l'alimentazione elettrica INSERITA/DISINSERITA. Di conseguenza, se il potere è girato INSERITA/DISINSERITA frequentemente, la prestazione delle componenti di circuito principali dentro il servo driver sarà degradata.

●Non applichi il potere quando le viti del blocchetto terminali sono sciolte o il cavo è

liberamente. Altrimenti, può causare il fuoco.

●Appronti le misure proteggenti appropriate nelle seguenti posizioni, altrimenti

la macchina può essere danneggiata:

1. Posizioni che causano l'interferenza dovuto l'elettricità statica;

2. Un posto che produce un forte campo elettrico o un forte campo magnetico;

3. Posizioni dove ci può essere radiazione di radiazione;

4. Un posto con un cavo di alimentazione vicino.

Il pannello contiene 5 bottoni e 5 tubi digitali.

Le funzioni generali dei cinque bottoni sono indicate nella tavola qui sotto.

Altre domande:

Q1. Come selezionare il modello adatto?
: Confermi prego i vostri requisiti di potere Rated, la corrente, tensione,

Serri e selezioni il modello adatto ha basato la nostra lista di modello;

Q2. Come mettere il sistema di programmazione?
: Il nostro servo supporto dell'azionamento i protocolli della comunicazione globale: Modbus/CANopen/EtherCAT,

Prego appena fare la programmazione per seguire le vostre esperienze;

Q3. Che cosa è il campo di potenza circa il nostro servo sistema?
: Il nostro campo di potenza copre 0.2-110KW, raggiunge i vostri requisiti;

Q4. Che cosa è il codificatore che le risposte ci collegano che usando?
: Abbiamo interfacce multiple di risposte del codificatore, come: codificatore cavo-risparmio/incrementale,

codificatore assoluto 17-bit/23-bit/24-bit, codificatore del resolver, ecc.

Certificati

1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 di

il sistema elettrico del driver di velocità variabile), corrispondente al GB12668.501-2013 standard nazionale;

3, IEC/EN61800-3: 2004 + A1 (compatibilità elettromagnetica elettrica della parte 3 del sistema del driver di controllo di velocità

norme ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.

Controllo di qualità:

Prova di produzione di quattro volte
 Due volte 24 che hoursTesting
Ispezione 100% prima di trasporto

Termine di consegna e modo di trasporto

1. Per ordine piccolo possiamo sempre la consegna fuori in 1 settimana.

2. I nostri prodotti possono essere shippied via aria, terra o il mare.
