sistema del controllo motorio del sistema di servo di CA 380V servo CA per la stampatrice
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Vector |
| Certificazione: | CE |
| Numero di modello: | VEC-VC-00733HC-M-E/130MB-00125A33F-MF2 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 corredo |
|---|---|
| Prezzo: | To Be Discussed |
| Imballaggi particolari: | 280*208*78mm |
| Tempi di consegna: | 3-5 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 500 corredi/mese |
|
Informazioni dettagliate |
|||
| Tensione: | 380V | Potere: | 1 chilowatt |
|---|---|---|---|
| Corrente nominale: | 2,6 A | Velocità stimata: | 2500 GIRI/MIN. |
| Torgue stimato: | 4 nanometro | Fase: | Fase 3 |
| Dimensione della flangia del motore: | 130mm | Protocolli di comunicazione: | Modbus/CANopen/EtherCAT |
| CODIFICATORE: | 17/23, 24 codificatori assoluti del bit | applicazione: | Stampatrice |
| Evidenziare: | sistema di servo di CA 2.6A,sistema di servo di CA 380V,servo sistema del controllo motorio di CA 380V |
||
Descrizione di prodotto
posizione del sistema di servo di CA 380V/controllo coppia di torsione/di velocità per la stampatrice

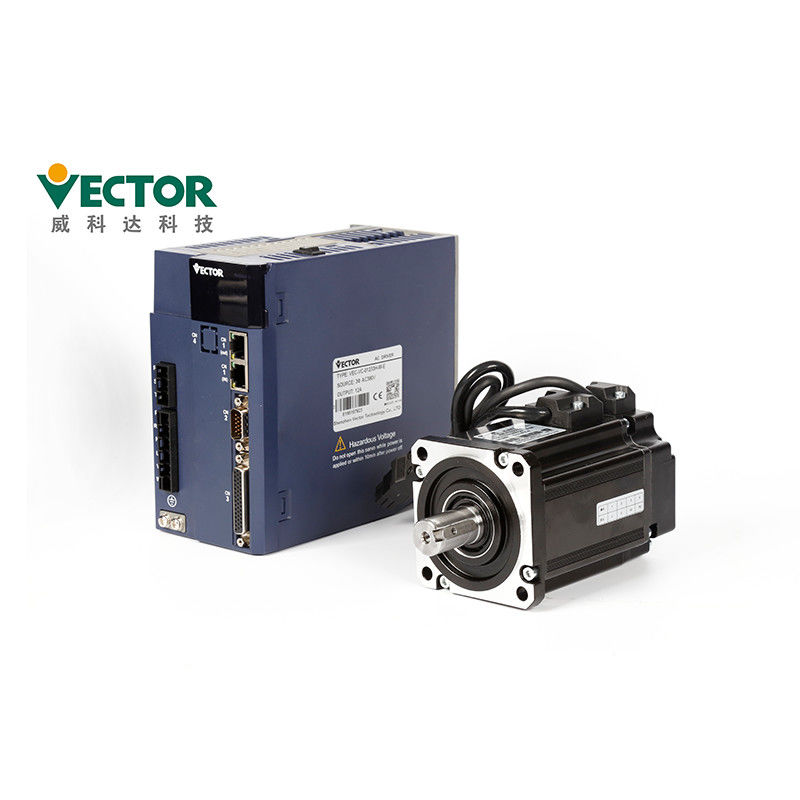

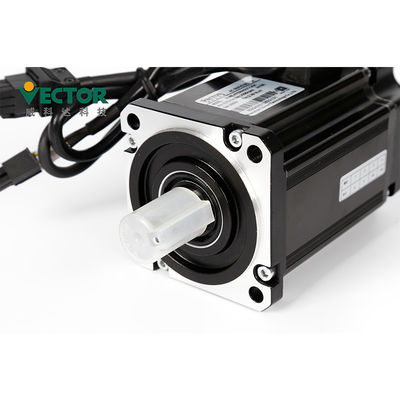

Servo azionamento + servomotore
Il potere copre 200W-110KW
Singolo/220V/380V trifase
Modbus/CanOpen/EtherCAT
Modo di controllo di posizione, di velocità e di coppia di torsione
linea 2500 incrementale + codificatore di Corridoio; linea 2500 incrementale; 17/23 di codificatore assoluto di Tamagawa del bit;
24 codificatori assoluti di Nikon del bit
Descrizione di prodotti
| Prodotti | Sistema di servo di CA |
| Marca | Vettore |
| Modello no. | VEC-VC-00733HC-M-E/130MB-00125A33F-MF2 |
| Potere | 1KW |
| Tensione | 380V |
| Fase | Trifase |
| Velocità stimata | 2500 giri/min. |
| Corrente nominale | 2.6A |
| Torgue stimato | 4 nanometro |
| Protocolli di comunicazione | Modbus/CANopen/EtherCAT |
| Codificatore | linea 2500 incrementale + codificatore di Corridoio; linea 2500 incrementale; 17/23 di codificatore assoluto di Tamagawa del bit; 24 codificatori assoluti di Nikon del bit |
Come è gli impianti del servo sistema? Modello il modello di controllo di posizione, di controllo di velocità e modello di controllo di Trogue.
| Tensione | Modo di controllo | Rettifica controllata interamente monofase/trifase Modulazione di SVPWM |
| Codificatore | Risposte del codificatore | impulso 2500 incrementale + codificatore di Corridoio; impulso 2500 incrementale; codificatore assoluto di 17bit Tamagawa; codificatore assoluto di 23bit Tamagawa; codificatore assoluto di 24bit Nikon; |
| Il comando di impulso ha introdotto | Tipo di impulso | Ingresso differenziale, collettore aperto |
| Gamma di frequenza | Ingresso differenziale: 0-500kHz, larghezza di impulso maggior di 1us Collettore aperto: 0-300kHz, larghezza di impulso maggior di 2.5us |
|
| Modo di impulso | impulso + direzione; Più di ab; CW+CCW; | |
| Entrata analogica | Gamma di tensione | -10V a 10V |
| Impedenza introdotta | 10kΩ | |
| Frequenza massima | 1.5kHz |
Servo descrizione Detaails dell'azionamento circa un servo azionamento, come selezionare il servo modello dell'azionamento e fare installazione?
●Installi il driver su una piattaforma asciutta e robusta. Mantenga la buona ventilazione e
dissipazione di calore durante l'installazione e mantenere buona messa a terra.
●Installi prego nella direzione specificata per evitare la disfunzione.
●Nell'installare, assicuri prego che il servo driver sia tenuto all'specificato
distanza dalla superficie interna del gabinetto e di altre macchine, altrimenti può causare il fuoco o la disfunzione.
●Installi prego nel seguente ambiente:
1.places senza luce solare diretta;
2.Locations dove la temperatura ambiente è nell'ordine di 0 ° la C - 55 C del °;
umidità 3.Relative nell'ordine di 0% - 95% e nessuna condensazione;
4.Locations esente dalle goccioline di acqua, dai vapori, dalla polvere e dalla polvere oleosa;
5.Locations dove non c'è dispositivo dell'alto calore;
6.Non-corrosive, gas infiammabile e siti liquidi;
7.It non è facile da spruzzare l'acqua, l'olio e la medicina;
8.places che non sono esposti a radiazione radioattiva;
9.Strong e posti senza vibrazione;
10.Locations dove non c'è interferenza di rumore elettromagnetica.
Accessori
| Nome accessorio | Immagine | ||
| Pezzi di ricambio di Satandard | Terminale di potere | |
Adatti a E1, azionamento della struttura E2 |
| Spina del codificatore Cn3 | Spina del codificatore dal lato del driver | ||
| Spina del terminale di controllo Cn4 | Terminali del segnale dell'ingresso/uscita, collegamenti dell'utente | ||
| Linea del collegamento del codificatore | La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
||
| Linea elettrica | La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente |
||
| Linea del monitoraggio dell'azionamento | Colleghi e registri il software per ottenere l'aggiornamento a distanza dei firmware e del monitoraggio | ||
| Acquisto dei pezzi di ricambio | USB al cavo dell'adattatore RS232 | Se necessario, acquisto di auto | |
| Linea di comunicazione di Ethernet | Se necessario, acquisto di auto |
Certificati
1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 della variabile
sistema elettrico del driver di velocità), corrispondente al GB12668.501-2013 standard nazionale;
3, IEC/EN61800-3: 2004 + A1 (norme elettriche di compatibilità elettromagnetica della parte 3 del sistema del driver di controllo di velocità
ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.
Termine di consegna e modo di trasporto
| Quantità | 1-5 corredi | 50-100 corredi | 200-500 corredi |
| Termine di consegna | Entro 3 giorni | 5-10 giorni | 15-25 giorni |
1. Per piccolo ordine possiamo sempre la consegna fuori in 1 settimana.
2. I nostri prodotti possono essere shippied via aria, terra o il mare.
