tipo del bus del sistema di servo di CA di 1500w 3000rpm EtherCAT

Descrizione di prodotto

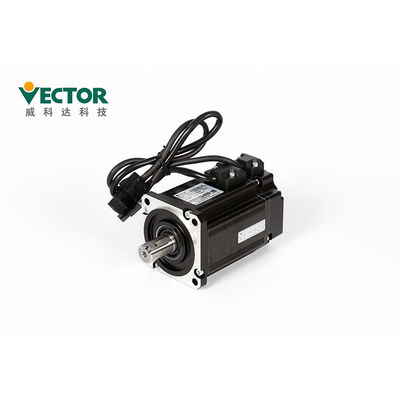

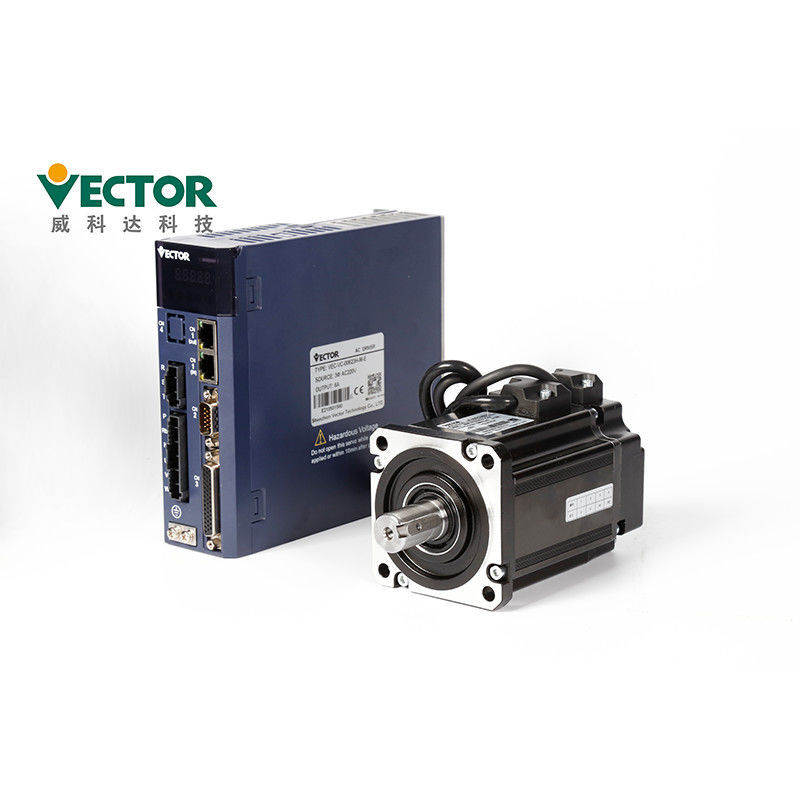

Tipo servo servomotore del bus di EtherCAT di And 3000rpm del driver di CA Servopack 1500w



Più flessibile, più accurato

Servo azionamento + servomotore

Il potere copre 200W-110KW

Singolo/220V/380V trifase

Modbus/CanOpen/EtherCAT

Modo di controllo di posizione, di velocità e di coppia di torsione

linea 2500 incrementale + codificatore di Corridoio; linea 2500 incrementale; 17/23 di codificatore assoluto di Tamagawa del bit;
24 codificatori assoluti di Nikon del bit



Descrizione di prodotti





Prodotti	CA Servopack
Marca	Vettore
Modello no.	VEC-VC-00623HC-M-E/110MB-1R530A23F-MF2
Potere	1.5KW
Tensione	220V
Fase	Trifase
Velocità stimata	3000 giri/min.
Corrente nominale	6A
Torgue stimato	5Nm
Protocolli di comunicazione	CANopen/EtherCAT
Codificatore	linea 2500 incrementale + codificatore di Corridoio;





Descrizione servo Detaails dell'azionamento circa un servo azionamento, come selezionare il servo modello dell'azionamento e fare installazione?



●Installi il driver su una piattaforma asciutta e robusta. Mantenga la buona ventilazione e

dissipazione di calore durante l'installazione e mantenere buona messa a terra.

●Installi prego nella direzione specificata per evitare la disfunzione.

●Nell'installare, assicuri prego che il servo driver sia tenuto all'specificato

distanza dalla superficie interna del gabinetto e di altre macchine, altrimenti può causare il fuoco o la disfunzione.



Installazione Ambiente Requisiti	Pressione atmosferica	86~106kPa
	Umidità di Mbient	0~55℃
	Temperatura ambiente	0~90%RH
	Valutazione del IP	IP20
	Vibrazione	0~4.9m/s^2



●Nell'installare, non blocchi i porti di scarico e di aspirazione e non permetta gli oggetti stranieri dentro

prodotto da entrare, altrimenti può causare la disfunzione o il fuoco dovuto invecchiare delle componenti interne.

●Non disponga gli oggetti pesanti su o sotto questo prodotto come questo può provocare la lesione.

●Installi prego nel seguente ambiente:

1.places senza luce solare diretta;

2.Locations dove la temperatura ambiente è nell'ordine di 0 ° la C - 55 C del °;

umidità 3.Relative nell'ordine di 0% - 95% e nessuna condensazione;

4.Locations esente dalle goccioline di acqua, dai vapori, dalla polvere e dalla polvere oleosa;

5.Locations dove non c'è dispositivo dell'alto calore;

6.Non-corrosive, gas infiammabile e siti liquidi;

7.It non è facile da spruzzare l'acqua, l'olio e la medicina;

8.places che non sono esposti a radiazione radioattiva;

9.Strong e posti senza vibrazione;

10.Locations dove non c'è interferenza di rumore elettromagnetica.



Cablaggio delle precauzioni

●È raccomandato per non usare 220V monofase per il rifornimento di alimentazione di rete,

quale può danneggiare il condensatore elettrolitico dovuto mancanza di fase.

●Non cambi i collegamenti durante l'acceso, altrimenti può causare elettrico

scossa o lesione.

●Realizzi prego i collegamenti o l'ispezione dai tecnici professionisti, altrimenti da

può causare la difettosità dei prodotti o della scossa elettrica.

●Prego con attenzione confermare i collegamenti e l'alimentazione elettrica. Il circuito di uscita

può essere messo in cortocircuito dovuto il cablaggio gli errori o dell'applicazione delle tensioni differenti. Il freno non funziona

quando sopra l'errore accade, che può provocare il danno o la ferita personale meccanico.

●Non colleghi il cavo di alimentazione in ingresso di entrata ai terminali di U, di V e di W del

azionamento. Altrimenti, il servo driver sarà danneggiato.

●Nel fissare, non passi il cavo elettrico ed il cavo di segnale tramite lo stesso tubo e non impacchetti

loro insieme. La distanza fra i due dovrebbe essere più di 30cm per evitare l'interferenza.

●Il morsetto di terra del driver deve essere collegato per evitare la perdita e ridurre l'interferenza del sistema,

ed il diametro della messa a terra dovrebbe essere lo stesso di o sopra la linea dell'alimentazione elettrica.

●Nel collegare l'alimentatore a corrente alternata e l'alimentatore in CC alla servo unità, colleghi al specificata

terminale. L'omissione di agire in tal modo può provocare la disfunzione o il fuoco.

●Per la lunghezza fissante, la linea di entrata di comando è fino a 3m e la linea del codificatore è fino a 20m.

●Usi un cavo schermato a coppia attorcigliata per il cavo di segnale ed il cavo del codificatore,

ed ha frantumato lo schermo con una singola estremità.

●I terminali di U, di V, di W del driver ed i terminali di U, di V e di W del motore dovrebbero essere collegati uno

da uno secondo il nome. Se è collegato male, il motore non può funzionare normalmente.

●I prodotti comuni della sbarra collettrice di corrente continua richiedono le resistenze sensibili alla pressione ed i collegamenti sono sicuri.

●Controlli prego il potere dopo che il potere è disinserito per almeno 5 minuti. Anche se

il potere è spento, alta tensione può rimanere dentro il servo azionamento. Di conseguenza, non tocchi il potere

terminale entro 5 minuti dopo che il potere è spento, altrimenti può causare la scossa elettrica.

●Non giri il potere INSERITA/DISINSERITA frequentemente. Quando è necessario a

continuamente il giro INSERITA/DISINSERITA il potere, controlla prego una volta o di meno in 1 minuto. Dalla zona di alimentazione

di servo driver ha un condensatore, flussi grandi di una corrente di carica (un tempo della tassa di 0,2 secondi) durante l'INSERITA/DISINSERITA

alimentazione elettrica. Di conseguenza, se il potere è girato INSERITA/DISINSERITA frequentemente, la prestazione delle componenti di circuito principali

dentro il servo driver sarà degradato.

●Non applichi il potere quando le viti del blocchetto terminali sono sciolte o il cavo è

liberamente. Altrimenti, può causare il fuoco.

●Appronti le misure proteggenti appropriate nelle seguenti posizioni, altrimenti

la macchina può essere danneggiata:

1. Posizioni che causano l'interferenza dovuto l'elettricità statica;

2. Un posto che produce un forte campo elettrico o un forte campo magnetico;

3. Posizioni dove ci può essere radiazione di radiazione;

4. Un posto con un cavo di alimentazione vicino.



Precauzioni di funzionamento

●nell'operazione di prova, per impedire gli incidenti, collaudi prego il servomotore senza il carico (non collegato al

asse del driver), altrimenti può provocare ferite.

●nell'iniziare a fare funzionare sopra la macchina sostenente, fissi i parametri dell'utente che abbinano in anticipo la macchina.

Se iniziate l'operazione senza regolazione di parametro, può causare la perdita meccanica o la disfunzione.

●per evitare gli incidenti, installare un commutatore di limite o un tappo alla fine della parte mobile della macchina, altrimenti

provochi il danno o ferite meccanico.

●non faccia i cambiamenti estremi alle regolazioni di parametro, come questo può risultare dentro

operazione instabile, danno meccanico o lesione.

●quando il potere è acceso o l'alimentazione elettrica è tagliata, il dissipatore di calore di servo driver, resistenza di frenaggio esterna,

il motore, ecc. possono essere in uno stato ad alta temperatura. Nonlo tocchi, altrimenti può causare le ustioni.

●nel per mezzo di un servomotore sull'asse verticale, metta un dispositivo di sicurezza per impedire il pezzo da lavorare rientrare nell'allarme,

sopra il viaggio, ecc. inoltre, realizzi prego la servo fermata della serratura che mette quando un viaggio eccessivo accade, altrimenti il lavoro

il pezzo può cadere nello stato eccessivo di viaggio.

●non fornisca il raggio d'azione della macchina durante il funzionamento, altrimenti provocherà ferite.

●non tocchi il servomotore o la parte mobile della macchina durante

l'operazione, altrimenti provocherà ferite.

●installi prego il sistema di sicurezza per assicurare la sicurezza anche in caso di segnale

linea rottura. Per esempio, quando il positivo sopra il commutatore di viaggio (VASO) e negativo sopra i segnali del commutatore di viaggio (NON)

sono staccati a prestabilire, essi funzionano sicuro.

●sia sicuro di provocare il servo lo stato quando spengono il potere.

●non giri il potere inserita/disinserita frequentemente. Dopo che l'operazione reale comincia, l'intervallo INSERITA/DISINSERITA di potere dovrebbe essere più

che 1 ora, altrimenti le componenti dentro la servo unità prematuramente saranno invecchiate.

●quando un allarme accade, risistemi l'allarme dopo che la causa è rimossa ed assicuri

la sicurezza e ricominciare l'operazione, altrimenti può provocare ferite.

●non usi il freno del motore del freno per il frenaggio normale, altrimenti può

causi una disfunzione.



Accessori:



	Nome accessorio	Immagine
Pezzi di ricambio di Satandard	Terminale di potere		Adatti a E1, azionamento della struttura E2
	Spina del codificatore Cn3		Spina del codificatore dal lato del driver
	Spina del terminale di controllo Cn4		Terminali del segnale dell'ingresso/uscita, collegamenti dell'utente
	Linea del collegamento del codificatore		La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente
	Linea elettrica		La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente
	Linea del monitoraggio dell'azionamento		Colleghi e registri il software per ottenere l'aggiornamento a distanza dei firmware e del monitoraggio
Acquisto dei pezzi di ricambio	USB al cavo dell'adattatore RS232		Se necessario, acquisto di auto
	Linea di comunicazione di Ethernet		Se necessario, acquisto di auto



Certificati

1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 della variabile

sistema elettrico del driver di velocità), corrispondente al GB12668.501-2013 standard nazionale;

3, IEC/EN61800-3: 2004 + A1 (norme elettriche di compatibilità elettromagnetica della parte 3 del sistema del driver di controllo di velocità

ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.



Altre domande:

Q1. Come selezionare il modello adatto?
: Confermi prego i vostri requisiti di potere Rated, la corrente, tensione,

Serri e selezioni il modello adatto ha basato la nostra lista di modello;



Q2. Come mettere il sistema di programmazione?
: Il nostro servo supporto dell'azionamento i protocolli della comunicazione globale: Modbus/CANopen/EtherCAT,

Prego appena fare la programmazione per seguire le vostre esperienze;



Q3. Che cosa è il campo di potenza circa il nostro servo sistema?
: Il nostro campo di potenza copre 0.2-110KW, raggiunge i vostri requisiti;



Q4. Che cosa è il codificatore che le risposte ci collegano che usando?
: Abbiamo interfacce multiple di risposte del codificatore, come: codificatore cavo-risparmio/incrementale,

codificatore assoluto 17-bit/23-bit/24-bit, codificatore del resolver, ecc.



Termini di pagamento
Campioni: 100% prima della consegna da Western Union.
Ordini in serie: deposito di 30%, 70% prima della spedizione da T/T o Western Union.
Tempo di produzione
Piccoli ordini 3-5 giorni del lavoro
La capacità di produzione può raggiungere 1000 corredi al mese.
