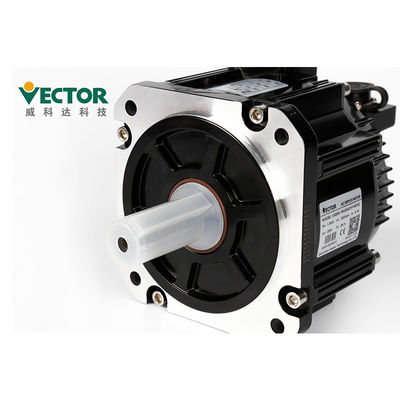

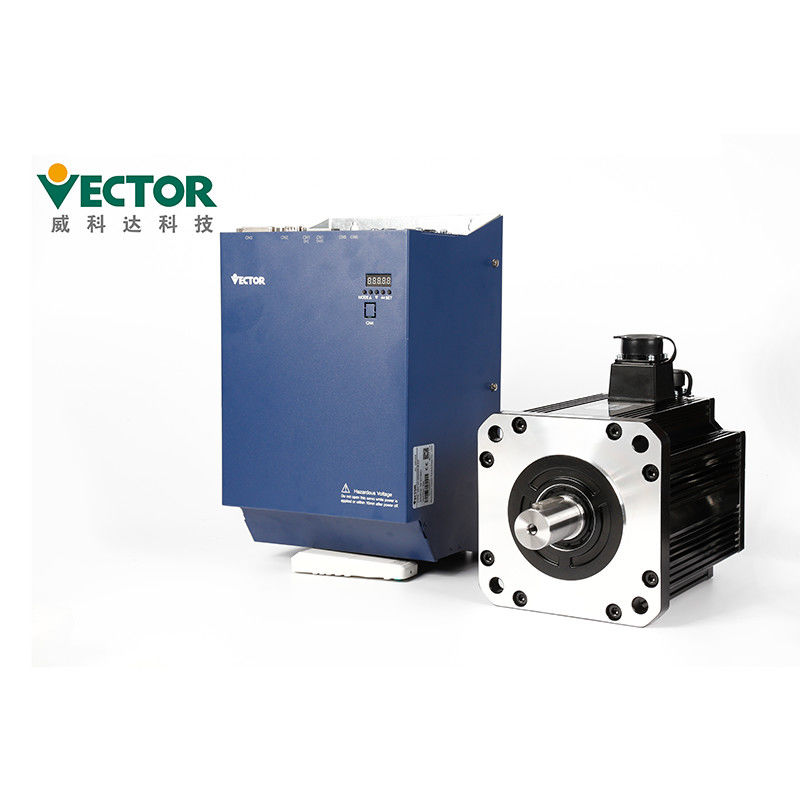

55kw ciclo chiuso Servopack con 2500 l'impulso Hall Encoder incrementale

Descrizione di prodotto

55kw ciclo chiuso Servopack con 2500 l'impulso Hall Encoder incrementale

Servopacks

Coperture 200W-110KW del campo di potenza

Singolo/220V/380V trifase

Modbus/CanOpen/EtherCAT

Descrizione di prodotti

Servo descrizione Detaails dell'azionamento circa un servo azionamento, come selezionare il servo modello dell'azionamento e fare installazione?

●Installi il driver su una piattaforma asciutta e robusta. Mantenga la buona ventilazione e

dissipazione di calore durante l'installazione e mantenere buona messa a terra.

●Installi prego nella direzione specificata per evitare la disfunzione.

●Nell'installare, assicuri prego che il servo driver sia tenuto all'specificato

distanza dalla superficie interna del gabinetto e di altre macchine, altrimenti può causare il fuoco o la disfunzione.

●Nell'installare, non blocchi i porti di scarico e di aspirazione e non permetta gli oggetti stranieri dentro

prodotto da entrare, altrimenti può causare la disfunzione o il fuoco dovuto invecchiare delle componenti interne.

●Non disponga gli oggetti pesanti su o sotto questo prodotto come questo può provocare la lesione.

●Installi prego nel seguente ambiente:

1.places senza luce solare diretta;

2.Locations dove la temperatura ambiente è nell'ordine di 0 ° la C - 55 C del °;

umidità 3.Relative nell'ordine di 0% - 95% e nessuna condensazione;

4.Locations esente dalle goccioline di acqua, dai vapori, dalla polvere e dalla polvere oleosa;

5.Locations dove non c'è dispositivo dell'alto calore;

6.Non-corrosive, gas infiammabile e siti liquidi;

7.It non è facile da spruzzare l'acqua, l'olio e la medicina;

8.places che non sono esposti a radiazione radioattiva;

9.Strong e posti senza vibrazione;

10.Locations dove non c'è interferenza di rumore elettromagnetica.

Cablaggio delle precauzioni

●È raccomandato per non usare 220V monofase per il rifornimento di alimentazione di rete,

quale può danneggiare il condensatore elettrolitico dovuto mancanza di fase.

●Non cambi i collegamenti durante l'acceso, altrimenti può causare elettrico

scossa o lesione.

●Realizzi prego i collegamenti o l'ispezione dai tecnici professionisti, altrimenti da

può causare la difettosità dei prodotti o della scossa elettrica.

●Prego con attenzione confermare i collegamenti e l'alimentazione elettrica. Il circuito di uscita

può essere messo in cortocircuito dovuto il cablaggio gli errori o dell'applicazione delle tensioni differenti. Il freno non funziona

quando sopra l'errore accade, che può provocare il danno o la ferita personale meccanico.

●Non colleghi il cavo di alimentazione in ingresso di entrata ai terminali di U, di V e di W del

azionamento. Altrimenti, il servo driver sarà danneggiato.

●Nel fissare, non passi il cavo elettrico ed il cavo di segnale con lo stessi

convoglili e non impacchetti insieme. La distanza fra i due dovrebbe essere più di 30cm per evitare l'interferenza.

●Il morsetto di terra del driver deve essere collegato per evitare la perdita e ridurrsi

l'interferenza del sistema ed il diametro della messa a terra dovrebbero essere la stessa di o sopra la linea dell'alimentazione elettrica.

●Nel collegare l'alimentatore a corrente alternata e l'alimentatore in CC alla servo unità, colleghi al terminale specificato.

L'omissione di agire in tal modo può provocare la disfunzione o il fuoco.

●Per la lunghezza fissante, la linea di entrata di comando è fino a 3m ed il codificatore

la linea è fino a 20m.

●Usi un cavo schermato a coppia attorcigliata per il cavo di segnale ed il cavo del codificatore e

terra lo schermo con una singola estremità.

●I terminali di U, di V, di W del driver ed i terminali di U, di V e di W del

il motore dovrebbe essere collegato uno per uno secondo il nome. Se è collegato male, il motore non può funzionare normalmente.

●I prodotti comuni della sbarra collettrice di corrente continua richiedono le resistenze sensibili alla pressione ed i collegamenti

è sicuro.

●Controlli prego il potere dopo che il potere è disinserito per almeno 5 minuti. Anche se

il potere è spento, alta tensione può rimanere dentro il servo azionamento. Di conseguenza, non tocchi il terminale di potere

entro 5 minuti dopo che il potere è spento, altrimenti può causare la scossa elettrica.

●Non giri il potere INSERITA/DISINSERITA frequentemente. Quando è necessario a

continuamente il giro INSERITA/DISINSERITA il potere, controlla prego una volta o di meno in 1 minuto. Dalla zona di alimentazione

di servo driver ha un condensatore, flussi grandi di una corrente di carica (un tempo della tassa di 0,2 secondi) durante l'INSERITA/DISINSERITA

alimentazione elettrica. Di conseguenza, se il potere è girato INSERITA/DISINSERITA frequentemente, la prestazione delle componenti di circuito principali

dentro il servo driver sarà degradato.

●Non applichi il potere quando le viti del blocchetto terminali sono sciolte o il cavo è

liberamente. Altrimenti, può causare il fuoco.

●Appronti le misure proteggenti appropriate nelle seguenti posizioni, altrimenti

la macchina può essere danneggiata:

1. Posizioni che causano l'interferenza dovuto l'elettricità statica;

2. Un posto che produce un forte campo elettrico o un forte campo magnetico;

3. Posizioni dove ci può essere radiazione di radiazione;

4. Un posto con un cavo di alimentazione vicino.

Accessori:

	Nome accessorio	Immagine
Pezzi di ricambio di Satandard	Terminale di potere		Adatti a E1, azionamento della struttura E2
	Spina del codificatore Cn3		Spina del codificatore dal lato del driver
	Spina del terminale di controllo Cn4		Terminali del segnale dell'ingresso/uscita, collegamenti dell'utente
	Linea del collegamento del codificatore		La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente
	Linea elettrica		La lunghezza di cavo standard è 3, 5, 8, 10, 13, 15 metri, secondo il cliente i bisogni forniscono il connettore indipendente
	Linea del monitoraggio dell'azionamento		Colleghi e registri il software per ottenere l'aggiornamento a distanza dei firmware e del monitoraggio
Acquisto dei pezzi di ricambio	USB al cavo dell'adattatore RS232		Se necessario, acquisto di auto
	Linea di comunicazione di Ethernet		Se necessario, acquisto di auto

Certificati

1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 della variabile

sistema elettrico del driver di velocità), corrispondente al GB12668.501-2013 standard nazionale;

3, IEC/EN61800-3: 2004 + A1 (norme elettriche di compatibilità elettromagnetica della parte 3 del sistema del driver di controllo di velocità

ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.

Altre domande:

Q1. Come selezionare il modello adatto?
: Confermi prego i vostri requisiti di potere Rated, la corrente, tensione,

Serri e selezioni il modello adatto ha basato la nostra lista di modello;

Q2. Come mettere il sistema di programmazione?
: Il nostro servo supporto dell'azionamento i protocolli della comunicazione globale: Modbus/CANopen/EtherCAT,

Prego appena fare la programmazione per seguire le vostre esperienze;

Q3. Che cosa è il campo di potenza circa il nostro servo sistema?
: Il nostro campo di potenza copre 0.2-110KW, raggiunge i vostri requisiti;

Q4. Che cosa è il codificatore che le risposte ci collegano che usando?
: Abbiamo interfacce multiple di risposte del codificatore, come: codificatore cavo-risparmio/incrementale,

codificatore assoluto 17-bit/23-bit/24-bit, codificatore del resolver, ecc.
