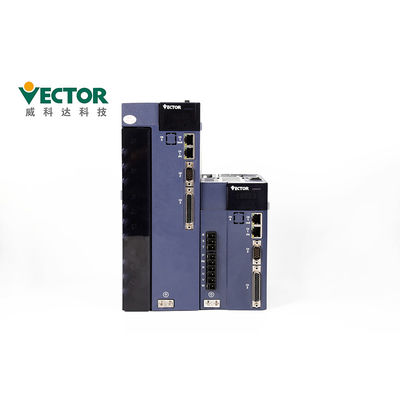

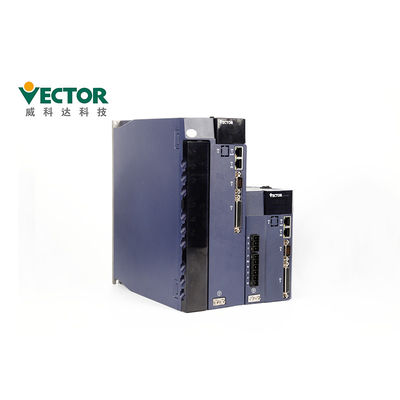

Driver introdotto impulso Internal Planning Position del servomotore di CA di vettore
Dettagli:
Luogo di origine: | La Cina |
Marca: | Vector |
Certificazione: | CE |
Numero di modello: | VEC-VC-02733H-M-E |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 corredo |
---|---|
Prezzo: | To Be Discussed |
Imballaggi particolari: | 280*208*78mm, 375*290*155mm |
Tempi di consegna: | 3-5 giorni del lavoro |
Termini di pagamento: | T/T, Western Union, L/C |
Capacità di alimentazione: | 500 corredi/mese |
Informazioni dettagliate |
|||
Tensione: | 380v | Potere: | 11kW |
---|---|---|---|
Fase: | Trifase | Protocolli di comunicazione: | Modbus/EtherCAT/CanOpen |
CODIFICATORE: | 17/23/24 di codificatore assoluto del bit | Corrente nominale: | 27A |
Input: | Impulso | Modo di controllo: | Posizione/velocità/coppia di torsione |
Applicazione: | Macchina della costruzione | ||
Evidenziare: | Driver introdotto impulso del servomotore di CA,Driver del servomotore di CA di vettore 11KW,Azionamento di progettazione interno di CA di posizione servo |
Descrizione di prodotto
Driver introdotto impulso Internal Planning Position del servomotore di CA di vettore
Descrizione di prodotti
Nome di prodotto | Driver del servomotore di CA |
Marca | Vettore |
Modello no. | VEC-VC-02733H-M-E |
Power4 | 11KW |
Tensione | 380V |
Fase | Trifase |
Corrente nominale | 27A |
Protocolli di comunicazione | Modbus/CANopen/EtherCAT |
Codificatore | 17/23/24 di codificatore assoluto del bit |
Come è i servo impianti dell'azionamento? Modello il modello di controllo di posizione, di controllo di velocità e modello di controllo di Trogue.
Il comando di impulso ha introdotto | Tipo di impulso | Ingresso differenziale, collettore aperto |
Gamma di frequenza | Ingresso differenziale: 0-500kHz, larghezza di impulso maggior di 1us Collettore aperto: 0-300kHz, larghezza di impulso maggior di 2.5us |
|
Modo di impulso | impulso + direzione; Più di ab; CW+CCW; | |
Entrata analogica | Gamma di tensione | -10V a 10V |
Impedenza introdotta | 10kΩ |
Servo dettagli di descrizione dell'azionamento circa un servo azionamento, come selezionare il servo modello dell'azionamento e fare installazione?
Il pannello contiene 8 bottoni e 5 tubi digitali. Soltanto 5 dei 8 bottoni possono essere utilizzati e
3 bottoni rimanenti riservati. Le funzioni generali dei cinque bottoni sono indicate nella tavola qui sotto.
Nome chiave | Funzione chiave |
PAR/ALM | commutatore di modo, ritorno al menu precedente |
▲(aggiunga) | valore di pezzo infiammante di aumento del tubo digitale del LED |
▼(dicembre) | Faccia diminuire il valore infiammante della cifra del tubo digitale del LED |
STOP/RST | Muove il tubo di lampeggiamento LED a sinistra; controlla il valore alto dei dati più lungo di 5 bit; Risistemazione di errore; esegua la funzione F-N |
RD/WT | valori del parametro letturi /scritturi; entri nella pagina F-N |
Cablaggio delle precauzioni
●È raccomandato per non usare 220V monofase per il rifornimento di alimentazione di rete,
quale può danneggiare il condensatore elettrolitico dovuto mancanza di fase.
●Non cambi i collegamenti durante l'acceso, altrimenti può causare elettrico
scossa o lesione.
●Realizzi prego i collegamenti o l'ispezione dai tecnici professionisti, altrimenti da
può causare la difettosità dei prodotti o della scossa elettrica.
●Prego con attenzione confermare i collegamenti e l'alimentazione elettrica. Il circuito di uscita
può essere messo in cortocircuito dovuto il cablaggio gli errori o dell'applicazione delle tensioni differenti. Il freno non funziona quando sopra l'errore accade, che può provocare il danno o la ferita personale meccanico.
●Non colleghi il cavo di alimentazione in ingresso di entrata ai terminali di U, di V e di W del
azionamento. Altrimenti, il servo driver sarà danneggiato.
●Nel fissare, non passi il cavo elettrico ed il cavo di segnale con lo stessi
convoglili e non impacchetti insieme. La distanza fra i due dovrebbe essere più di 30cm per evitare l'interferenza.
●Il morsetto di terra del driver deve essere collegato per evitare la perdita e ridurrsi
l'interferenza del sistema ed il diametro della messa a terra dovrebbero essere la stessa di o sopra la linea dell'alimentazione elettrica.
●Nel collegare l'alimentatore a corrente alternata e l'alimentatore in CC alla servo unità, colleghi al terminale specificato. L'omissione di agire in tal modo può provocare la disfunzione o il fuoco.
●Per la lunghezza fissante, la linea di entrata di comando è fino a 3m ed il codificatore
la linea è fino a 20m.
●Usi un cavo schermato a coppia attorcigliata per il cavo di segnale ed il cavo del codificatore e
terra lo schermo con una singola estremità.
●I terminali di U, di V, di W del driver ed i terminali di U, di V e di W del
il motore dovrebbe essere collegato uno per uno secondo il nome. Se è collegato male, il motore non può funzionare normalmente.
●I prodotti comuni della sbarra collettrice di corrente continua richiedono le resistenze sensibili alla pressione ed i collegamenti
è sicuro.
●Controlli prego il potere dopo che il potere è disinserito per almeno 5 minuti. Anche se
il potere è spento, alta tensione può rimanere dentro il servo azionamento. Di conseguenza, non tocchi il terminale di potere entro 5 minuti dopo che il potere è spento, altrimenti può causare la scossa elettrica.
●Non giri il potere INSERITA/DISINSERITA frequentemente. Quando è necessario a
continuamente il giro INSERITA/DISINSERITA il potere, controlla prego una volta o di meno in 1 minuto. Poiché la zona di alimentazione di servo driver ha un condensatore, flussi grandi di una corrente di carica (un tempo della tassa di 0,2 secondi) durante l'alimentazione elettrica INSERITA/DISINSERITA. Di conseguenza, se il potere è girato INSERITA/DISINSERITA frequentemente, la prestazione delle componenti di circuito principali dentro il servo driver sarà degradata.
●Non applichi il potere quando le viti del blocchetto terminali sono sciolte o il cavo è
liberamente. Altrimenti, può causare il fuoco.
●Appronti le misure proteggenti appropriate nelle seguenti posizioni, altrimenti
la macchina può essere danneggiata:
1. Posizioni che causano l'interferenza dovuto l'elettricità statica;
2. Un posto che produce un forte campo elettrico o un forte campo magnetico;
3. Posizioni dove ci può essere radiazione di radiazione;
4. Un posto con un cavo di alimentazione vicino.
Certificati
1. CE (norma di sicurezza di UE);
2. IEC/EN61800-5-1: 2007 (requisiti di sicurezza di elettrico, del termale e dell'energia nella parte 5-1 di
il sistema elettrico del driver di velocità variabile), corrispondente al GB12668.501-2013 standard nazionale;
3, IEC/EN61800-3: 2004 + A1 (compatibilità elettromagnetica elettrica della parte 3 del sistema del driver di controllo di velocità
norme ed i suoi metodi di prova specifici), corrispondenti al GB12668.3-2012 standard nazionale.
Controllo di qualità:
Prova di produzione di quattro volte
Due volte 24 che hoursTesting
Ispezione 100% prima di trasporto
Termine di consegna e modo di trasporto
1. Per piccolo ordine possiamo sempre la consegna fuori in 1 settimana.
2. I nostri prodotti possono essere shippied via aria, terra o il mare.
Quantità | 1-5 corredi | 50-100 corredi | 200-500 corredi |
Termine di consegna | Entro 3 giorni | 5-10 giorni | 15-25 giorni |
Dettagli d'imballaggio di servo azionamento | |||||
Prodotti | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
Ctn. Dimensione | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
